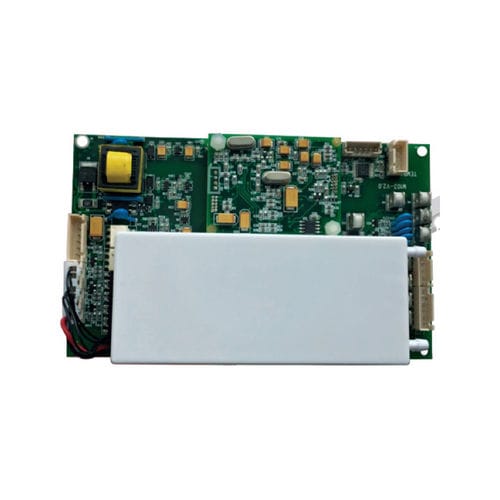

Modul für Multiparameter-Monitor / EKG MMP12

TEMPRESPNIBP

Das integrierte 12-Kanal-EKG-Multiparametermodul des MMP12 kann Messungen für EKG, Atmung, Temperatur, Blutdruck, Blutsauerstoff, Puls usw. durchführen. Die Messmethode des EKG: Das Herz erzeugt zuerst einen elektrischen Nervenkitzel, bevor eine mechanische Kontraktion erfolgt, die biologischen Strom erzeugt und an die Körperoberfläche geleitet. Das EKG-Signal ist die dynamische Kurve, die die Oberflächenpotentialdifferenz aufzeichnet, die durch unterschiedliche Potentialänderungen an verschiedenen Körperstellen verursacht wird. Die Impedanzatmung wird über dem Brustkorb gemessen. Wenn der Patient atmet oder beatmet wird, ändert sich das Luftvolumen in der Lunge, was zu Impedanzänderungen zwischen den Elektroden führt. Aus diesen Impedanzänderungen wird die Atemfrequenz (RR) berechnet. Thermistoren werden verwendet, um die Hauttemperatur zu überwachen. Die Methode der Blutsauerstoffmessung basiert auf der Absorption ausgewählter Lichtwellenlängen. Das in der Sonde erzeugte Licht durchdringt das Gewebe und wird durch den Fotodetektor in der Sonde in elektrische Signale umgewandelt. Das SpO2-Modul verarbeitet das elektrische Signal und zeigt eine Wellenform und digitale Werte für SpO2 und Pulsfrequenz an. Die Messung des nichtinvasiven Blutdrucks basiert auf dem Prinzip der Oszillationsmethode. Die Welle des Druckpulses wird erfasst, wenn die Manschette schnell aufgeblasen und entleert wird; Die Manschette wird an den Gliedmaßen gebunden.
