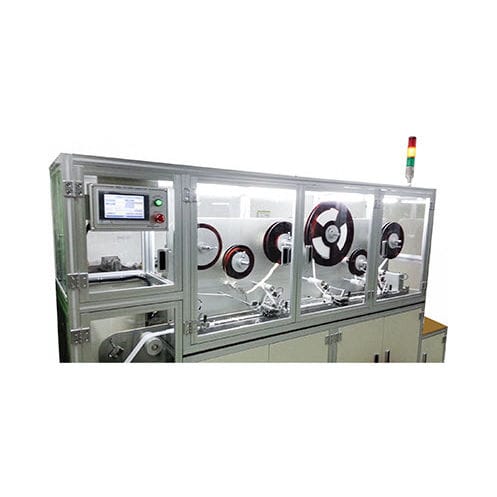

Walzmodul für Diagnosematerial LAI-804

Der Reel-to-Card-Laminator der LAI-Serie ist eine Reihe vollautomatischer Systeme zum automatischen Laminieren einzelner oder mehrerer Materialien (Membranen, Konjugat-/Proben-/Absorberpads und Abdeckband in Rollenform) auf einen automatisch zugeführten Kunststoffträger in Rollenform. Die Ausrichtungsvorrichtungen führen und positionieren jedes Material einzeln für eine präzise Laminierung. Dann wird der Kunststoffträger mit allen laminierten Materialien auf die voreingestellte Kartenlänge geschnitten, um die fertige Masterkarte zu produzieren, die dann zum Abschluss des Prozesses in ein Tray gestapelt wird Der gesamte Prozess von Anfang bis Ende wird im Non-Stop-Durchlaufverfahren durchgeführt, um die ultimative Produktionseffizienz zu gewährleisten. Da das System praktisch keine Montagearbeiter und deren falsche Handhabung von Materialien erfordert, gewährleistet es nicht nur eine optimale Qualitätskontrolle, sondern maximiert auch den Durchsatz und minimiert den Materialabfall, was Zeit und Geld spart. PRODUKTSPEZIFIKATIONEN - Zuführungsmethode: Automatisch (Rollentyp) - Kapazität: 800 ~ 1200 Karten/Stunde (basierend auf einer Kartenschnittlänge von 300mm) - Laminierungstoleranz: ± 0,2 mm (Materialunregelmäßigkeiten nicht eingeschlossen) - Abmessungen: Etwa 2400 ~ 3000(L) × 700(B) × 1600(H) mm - Gewicht: Ungefähr 320~350 Kg - Leistung: 110 oder 230 V, 50 oder 60 Hz - Stromstärke: 0,4 KVA, 3 A MATERIAL-SPEZIFIKATIONEN *Abhängig von der Anforderung des Kunden - Breite der Backing Card-Rolle: 50~100 mm - Außendurchmesser der Backing Card Rolle: Max. 400 mm - Breite der Membrane: Min. 5 mm - Membranrolle OD: Max. 200 mm - Breite des Absorberpads: 15~36 mm - Absorptionskissen Rolle OD: Max. 500 mm - Konjugatkissen Breite: Max. 25 mm - Konjugat-Pad-Rolle OD: Max. 300 mm
