Alarmsystem für Bereiche S200

für medizinische Gase

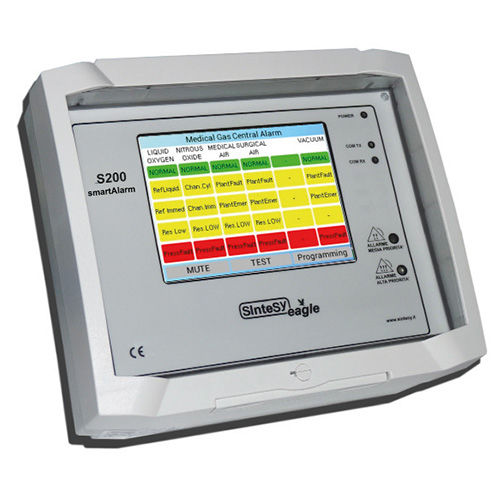

Der SINTESY.eagle.S200.smartAlarm ist ein medizinisches Gerät, das bis zu 24 Eingangssignale von 6 verschiedenen Gasquellen kontrollieren kann. Der S200.smartAlarm ist gemäß den europäischen Richtlinien 93/42/EWG und 2007/47/EG zertifiziert, in Klasse IIb gemäß Anhang IX, Regel 9 eingestuft und erfüllt die Anforderungen der EN7396-1. Es erfüllt auch die Anforderungen von HTM 02-01. Die Alarme werden auf einem 5,7"-LCD-Farbbildschirm angezeigt und bestehen aus vom Errichter vorprogrammierten Textmeldungen. Der Text enthält die Beschreibung des Alarms in verschiedenen Farben. Jeder Gasservice besteht aus einer Reihe von fünf Anzeigen: - grün, für einen normalen Zustand - drei gelbe (anpassbare Meldungen auf dem LCD) - rot (anpassbare Meldungen auf der LCD-Anzeige) Die Eingänge jedes Gasdienstes sind mit einem fünfpoligen Anschlussblock verbunden. Der S200.smartAlarm kann als SLAVE-Gerät verwendet werden, das über den RS485-Bus mit einem Industrie-PC (auf dem die Software SINTESY.eagle läuft) oder mit einem anderen S200.smart im MASTER-Modus verbunden ist. Alle Einstellungen des Terminals können auf zwei verschiedene Arten vorgenommen werden: - Über die serielle Kommunikationsschnittstelle RS232, die mit einem PC verbunden ist (siehe SINTESY.eagle.wizard Software). - Durch Bearbeitung einer auf der internen SD-CARD gespeicherten Datei. Auf der SD-CARD befindet sich auch eine anpassbare Bitmap mit dem Logo des Kunden oder händler Eine Testfunktion (Softkey auf dem Touchscreen-Panel) wird verwendet, um die Integrität aller Anzeigen auf dem Panel und den akustischen Alarm zu überprüfen. Die Testfunktion liefert auch Diagnoseinformationen, die im Falle eines Fehlers helfen.
