Druckkontrolleinheit QCG series

für medizinische Gaszentralenfür Notfallausrüstungen

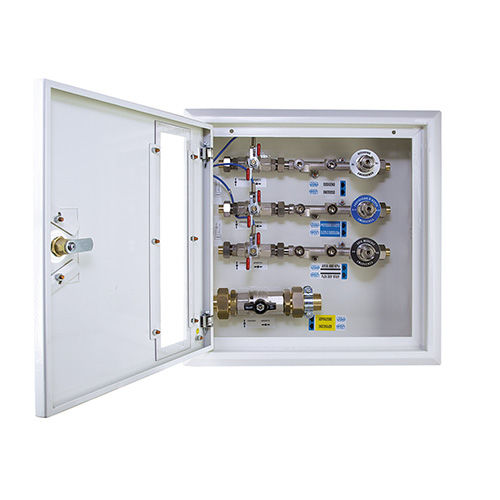

Die QCG - QCGV Not-Aus-Schalttafeln sind gemäß MDD 93/42/EEC (2007/47/EEC), der zugehörigen Norm UNI EN 7396 -1 und dem italienischen Ministerialdekret vom 18/09/02 über die Brandverhütung in privaten und öffentlichen Gesundheitseinrichtungen konzipiert und realisiert. Ihre Funktion besteht darin, mit Hilfe der eingebauten Ventile den Ausschluss oder den Durchgang der medizinischen Gase in einem bestimmten Bereich zu ermöglichen und letztere zu versorgen, was dank eines Notpunktes ( AFNOR, UNI 9507, NIST EN 5359* ), der hinter den Ventilen platziert ist, möglich ist. Je nach Anzahl der Absperrgasgruppen, dem Vorhandensein des Vakuumabsperrventils, dem Vorhandensein des Druckschalters, den Optionen für die Unterputz- oder Außenmontage sind verschiedene Lösungen für die QCG-Paneele verfügbar. Alle Modelle, die auch die Vakuumabsperrgruppen enthalten, sind mit dem Code QGCV gekennzeichnet. Je nach Code der Schalttafel wird die Vakuumabsperrgruppe mit ¾-Ventilen (V22) oder mit 1" (V28) oder mit 1" ¼ " (V35) realisiert Die Modelle QCG - QCGV bestehen aus folgenden Elementen: A) Aufputzgehäuse aus weiß lackiertem Stahl mit : 1 bis 5 medizinischen Gasabsperrgruppen, jeweils bestehend aus : -1 ½" Kugelhahn mit Namur-Sensor (mit Ausgangssignal offen oder geschlossen) -1 abnehmbarer Anschluss für die Montage eines Manometers * mit: 1 Notgasversorgungsstelle mit Kopf nach AFNOR, UNI oder NIST EN 5359* -1 Vakuum-Absperrgruppe, bestehend aus einem Kugelhahn und einem Block für den Vakuumschalter* oder das Messgerät* B) Abschließbare Stahltür mit Plexiglas für die Ventilsteuerung, montiert auf einer zerbrechlichen Platte für den Notzugang
