Druckkontrolleinheit QAG series

für medizinische Gaszentralen

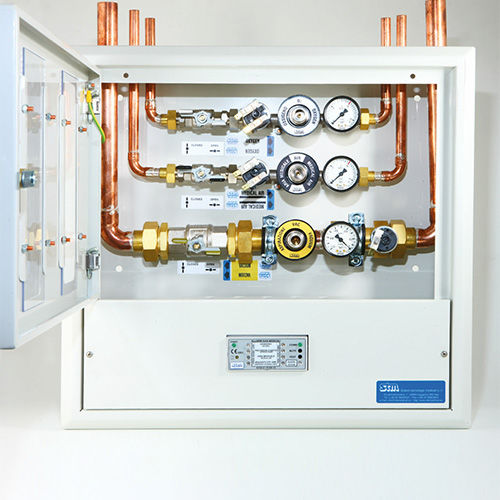

Die QAG - QAGV Flächenabschalttafeln werden gemäß der Richtlinie 93/42/EWG und der zugehörigen Norm ISO 7396 -1 konzipiert und realisiert. Ihre Funktion ist es, dank der eingebauten Kugelhähne, den Ausschluss oder den Durchgang der medizinischen Gase in einem Dienst oder Bereich zu ermöglichen und diesen Bereich vom Rest des Netzes abzugrenzen. Jedem Druckgasventil ist ein Druckschalter und ein spezifisch gascodiertes Notrufgerät nachgeschaltet. Für das Vakuumnetz wird ein Vakuumschalter und eine Notrufsäule installiert. Für jede Komponente, die gewartet oder ausgetauscht werden muss, ist eine Rücklaufsperre vorgesehen, um einen schnellen Eingriff bei laufendem Betrieb zu ermöglichen. Die verschiedenen Typen von Schalttafeln werden durch die Nummer des Gases, das Vorhandensein der Vakuumeinheit, das Vorhandensein des Manometers und durch die Art der Schalttafelbefestigung von Unter- oder Aufputz ( QAG ohne Vakuum, QAGV mit Vakuum ) definiert BEREICH ABSPERRVENTILE QAG - QAGV Weiß lackierter Stahl Aufputz-/Unterputzkasten mit : - 1 bis 6 MEDIZINISCHE GASGRUPPEN, bestehend aus : 1 x 1/2 " Gas-Kugelhähne diam. 14-1 1 x Block mit Messbereich 0 - 10 bar 1 x Notversorgungseinheit gemäß AFNOR ** 1 x Reservierung für vorkalibrierte Druckregler für Hochdruck- und Flüssiggasbetrieb bei 4 bar, ± 20%* - 1 VAKUUMGRUPPE, bestehend aus: 1 x 3/4"-Vakuumkugelhahn Ø 22-1 1 x Block mit Vakuummeter-Skala, voreingestellt für niedriges Vakuumniveau (niedriger als - 440 mbar). 1 x Reservierung Vakuummeter Bereich 0 / - 1 bar 1 Reservierung für Alarmkontrolle des sekundären Netzdrucks für medizinische Gase und Vakuum
