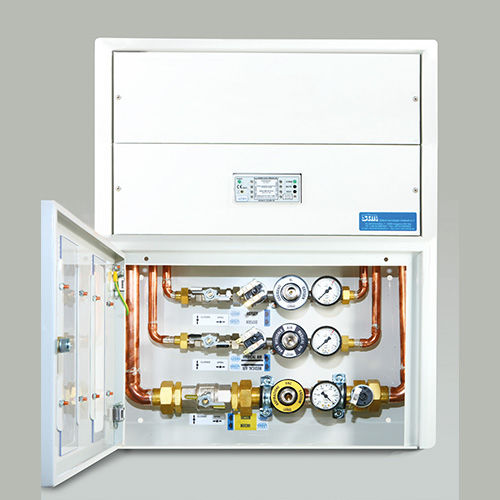

Druckkontrolleinheit SP

für medizinische Gaszentralen

Die QAG - QAGV Flächenabschalttafeln sind gemäß der Richtlinie 93/42/EWG und der zugehörigen Norm ISO 7396 -1 konzipiert und realisiert. Ihre Funktion ist es, dank der eingebauten Kugelhähne, den Ausschluss oder den Durchgang der medizinischen Gase in einem Dienst oder Bereich zu ermöglichen und diesen Bereich vom Rest des Netzes abzugrenzen. Jedem Druckgasventil ist ein Druckschalter und eine Notrufsäule mit spezifischem Gascode nachgeschaltet. Für das Vakuumnetz wird nur ein Vakuumschalter installiert. Für jede Komponente, die gewartet oder ausgetauscht werden muss, ist eine Rücklaufsperre vorgesehen, um einen schnellen Eingriff bei laufendem Betrieb zu ermöglichen. Die verschiedenen Typen von Schalttafeln werden durch die Nummer des Gases, das Vorhandensein der Vakuumeinheit, das Vorhandensein des Manometers und durch die Art der Schalttafelbefestigung (QAG ohne Vakuum, QAGV mit Vakuum) unterschieden. Jede QAG - QAGV Flächenabsperrungstafel ist mit einer Kupferleitung ( Eingang und Ausgang ) zur Anschlussanlage ausgestattet BEREICHSABSPERRVENTILE QAG - QAGV Weiß lackierter Stahl Aufputz-/Einbaukasten mit : - 1 bis 6 MEDIZINISCHE GASGRUPPEN, bestehend aus : 1 x 1/2 " gas kugelhähne diam. 14-1 1 x Block mit vorkalibriertem Druckregler für Hochdruck und L.P.-Betrieb bei 4 bar, ± 20% * 1 x Notversorgungseinheit nach AFNOR ** 1 x Reservierung für Manometerbereich 0 -10 bar - 1 VAKUUMGRUPPE, bestehend aus: 1 x 3/4 " Vakuum-Kugelhahn Ø 22-1 1 x Block mit Vakuummeter-Skala, voreingestellt für niedriges Vakuumniveau (niedriger als - 440 mbar). 1 x Reservierung Vakuummeter Bereich 0 / - 1 bar 1 Alarm zur Kontrolle des sekundären Netzdrucks für medizinische gase und Vakuum
