Alarmsystem für medizinische Gase S100 series

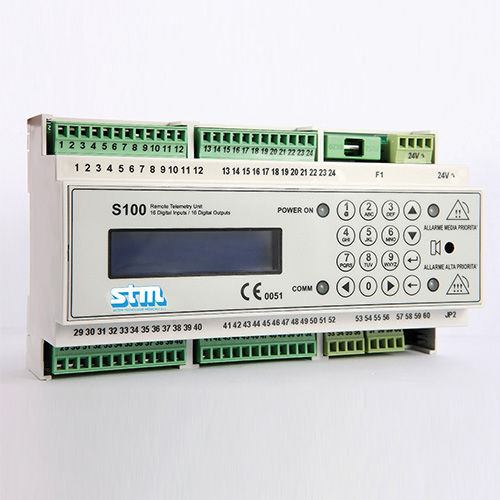

Das Modul SINTESY.eagle.S100 ist ein medizinisches Gerät, das zur Steuerung von Alarmen in medizinischen Gasverteilungssystemen verteilungssystemen. Es entspricht den Richtlinien 93/42/EWG und 2007/47/EG, ist in Klasse IIb gemäß den Anforderungen von Anhang IX, Regel 9 eingestuft und erfüllt auch die Anforderungen der Norm EN7396-1. Es verfügt über 16 digitale Eingänge und 16 digitale Ausgänge, die von den Bedienern über eine komfortable und intuitive Fronttastatur programmiert werden können. Für jeden Eingang kann die Anzeige eingestellt werden, die während des Alarmzustandes erscheint. Die Version S100-1 akzeptiert die induktiven Sensoren des Typs NAMUR, die zur Kontrolle des Status der ventilen der Anlagen (schließen/öffnen). Die Frontplatte verfügt über akustische und optische Signale gemäß EN60601-1-8: ein gelbes Licht, das einen Alarm mittlerer Priorität anzeigt, ein rotes Licht, das einen Alarm hoher Priorität anzeigt und einen Summer. Das akustische Signal kann vom Bediener für eine programmierbare Zeit (max. 15 Minuten) oder dauerhaft stummgeschaltet werden. Das Modul S100 kann die letzten 300 Ereignisse (Alarme ein- und ausgeschaltet, Stummschaltung, Einschalten, etc...) mit Datum und Uhrzeit speichern. Auf diese Weise ist es möglich, die Historie der Anlage zu untersuchen. Jeder Eingang kann als Alarm oder einfacher Status programmiert werden, der auf dem Display angezeigt wird. Die typische Anwendung ist die Kontrolle des Drucks in Rohrleitungssystemen mit medizinischen Gasen. Es kann als eigenständiges Gerät oder als Teil eines Netzwerks mit anderen über den RS485-Bus angeschlossenen Modulen betrieben werden. Über diese Kommunikationsschnittstelle kann das S100-Modul von einem Überwachungssystem SINTESY.eagle® gesteuert werden, das den Status aller Sensoren des Systems in einem synoptischen Diagramm anzeigt.
