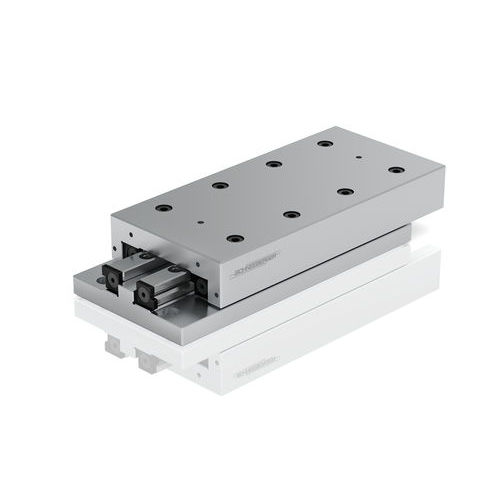

Linearray-Führungstisch NK

Dank grosser Auswahl an Abmessungen für ein breites Anwendungsspektrum geeignet Einachsige Ausführung aus Stahl oder Gusseisen in fünf Baugrössen erhältlich Die Rolltische Typ NK eignen sich für zahlreiche Anwendungssituationen dank der grossen Auswahl unterschiedlicher Dimensionen. Sie sind als einachsige Ausführung, je nach Grösse aus Stahl oder Gusseisen, in fünf Baugrössen erhältlich. Die Rolltische TYP NK bestehen aus gleich langen Ober- und Unterteilen und den dazugehörenden Längsführungen Typ R, in Längen von 25 bis 510 mm und Hüben von 10 bis 450 mm. Sämtliche Tische sind mit Rollenkäfigen Typ AC und Endstücken Typ GB ausgerüstet und können für den horizontalen und vertikalen Einbau verwendet werden. Im Unterteil befinden sich normierte Befestigungslöcher. Die den Zustellschrauben gegenüberliegenden Seiten können als Anschlagseite verwendet werden. In der Standardausführung erfolgt die Hubbegrenzung durch zwei Schrauben am Oberteil und eine Schraube am Unterteil. Da die Schrauben nur kleine Kräfte in der Bewegungsrichtung aufnehmen, sollten sie nicht als Anschläge verwendet werden. Mit FORMULA-S sind die Schrauben dank des Käfigzentrierprinzips nicht mehr nötig. Als Sonderausführung sind Norm-Befestigungslöcher (-B) im Oberteil (andere Lochanordnungen auf Anfrage), Rollenkäfige Typ EE (-EE) aus Kunststoff als Abdichtung gegen Schmutz und Staub, nur für Grösse 6 und 9 , Kugelkäfige Typ AK (-AK) für geringere Schmutzempfindlichkeit und Tragfähigkeit, und eine integrierte Käfigzwangssteuerung (-KS) möglich. Für hohe Dynamik und beliebige Einbaulagen für Grösse 3 und 6.
