Micro CT-Röntgengerät Präklinisches Tomographiesystem CT Lab HX

hochauflösend

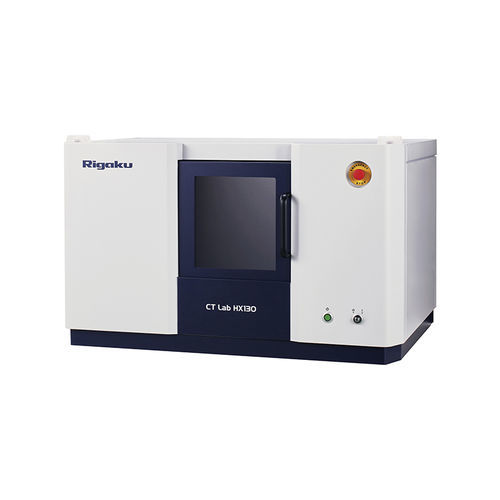

Hochleistungs-Tischgerät Rigaku CT Lab HX ist ein Mikro-CT-Scanner (Computertomographie) für den Tischbetrieb. Die einstellbare SOD (Quelle-zu-Objekt-Abstand) und SDD (Quelle-zu-Detektor-Abstand) machen diesen Benchtop-Mikro-CT-Scanner flexibel. Er deckt eine Voxelauflösung von 2,1 um im hochauflösenden Modus und 200 mm FOV (field of view) im großen FOV-Modus ab. Der CT Lab HX ist mit einer 130 kV - 39 W Hochleistungs-Röntgenquelle ausgestattet. Die Einstellungen der Röntgenquelle und die Röntgenfilter sind einstellbar, um die Röntgenenergie für verschiedene Probenmaterialien und -größen zu optimieren. Wie erreiche ich eine hohe Auflösung? Rigaku CT Lab HX verwendet die Kegelstrahlgeometrie. Diese Geometrie nutzt die Divergenz des Röntgenstrahls zur Vergrößerung des Probenbildes. Der Vergrößerungsfaktor wird durch das Verhältnis von SOD (Quelle-zu-Objekt-Abstand) und SDD (Quelle-zu-Detektor-Abstand) bestimmt. Um eine hohe Auflösung zu erreichen, können Sie also den SDD erhöhen und/oder den SOD verringern. Das CT Lab HX bietet mit seinem kompakten Design die Flexibilität, beides zu tun. Mit den Einstellungen langer SDD und kurzer SOD können Sie mit dem CT Lab HX eine Voxelauflösung von 2,1 um (~ 5 um räumliche Auflösung) erreichen. Mit dieser Auflösung lassen sich Mikrorisse, Hohlräume, Fasern in Verbundwerkstoffen usw. erkennen. Wie erreiche ich 200 mm FOV? Das FOV (Sichtfeld), das Sie mit einem Scan abdecken können, ist durch die Größe des Detektors begrenzt. Der Offset-Scan-Modus verdoppelt jedoch die effektive Detektorbreite, so dass ein großes Sichtfeld abgedeckt werden kann, ohne dass der Detektor gewechselt werden muss. Rigaku CT Lab HX nutzt diesen Scanmodus, um ein Sichtfeld von 200 mm zu erreichen, ohne den Detektor wechseln zu müssen oder die kompakte Systemgröße zu beeinträchtigen.
