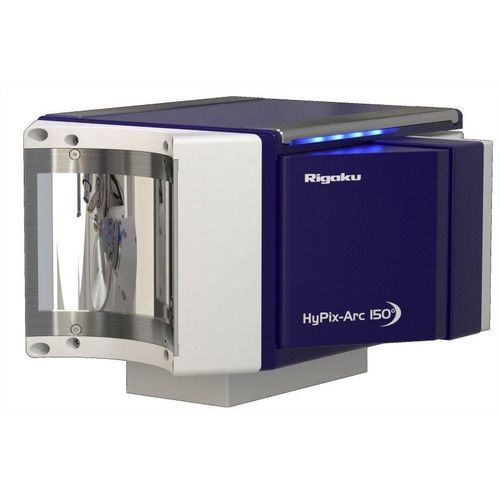

Röntgenstrahlensensor HyPix-Arc 150°

für die Pharmaindustrie

Der HyPix-Arc 150° ist ein gekrümmter Hybrid Photon Counting (HPC) Röntgendetektor für Einkristallbeugungsanwendungen. Der HyPix-Arc 150° hat den höchsten 2θ-Bereich an einer einzigen Position, der für das Heimlabor verfügbar ist. Erfassen Sie mehr Daten in einer einzigen Aufnahme mit weniger Reflexionsprofilverzerrungen: Die HyPix-Arc 150° bietet eine Winkelabdeckung von 150 Grad von Rand zu Rand. Dies ist mehr als genug, um vollständige Einkristallbeugungsdaten gemäß den IUCr-Richtlinien selbst für die Cu Kα-Röntgenwellenlänge aus einer einzigen Theta-Position zu erfassen. Übersicht Hoch- und Niedrigwinkeldaten werden zur gleichen Zeit und unter den gleichen Bedingungen gemessen, was eine bessere Skalierung, schnellere Daten und eine geringere Dosiszeit ermöglicht. Ein gekrümmter Detektor minimiert die Peak-Verzerrung, indem er sicherstellt, dass die gebeugten Strahlen selbst bei kurzen Abständen zwischen Kristall und Detektor näher an der Senkrechten liegen als dies bei einer flachen Geometrie möglich ist. Wie alle HPC-Detektoren bietet der HyPix-Arc 150° eine direkte Röntgenphotonenzählung für jedes Photon, eine Einzelpixel-Top-Hat-Point-Spread-Funktion ohne Ausleserauschen und ohne Dunkelrauschen. Die Pixelgröße von 100 Mikrometern ermöglicht eine bessere Auflösung von Reflexionen bei langen Einheitszellen sowie eine verbesserte Analyse von Reflexionsprofilen. Das HyPix-Arc 150° verfügt über eine hohe Bildfrequenz von 100 Hz sowie einen Null-Totzeit-Modus, der die ultimative fehlerfreie Datenerfassung ohne Shutter ermöglicht. Der Vorteil der Direktdetektion im HyPix-Arc 150° besteht darin, dass kein Leuchtstoff erforderlich ist und die Größe des Pixels die Punktspreizungsfunktion bestimmt, anstatt des Bloomings, das bei Detektoren mit Leuchtstoff auftritt.
