Koaxialer Steckverbinder NEX10™

RFmedizinischPush-Pull

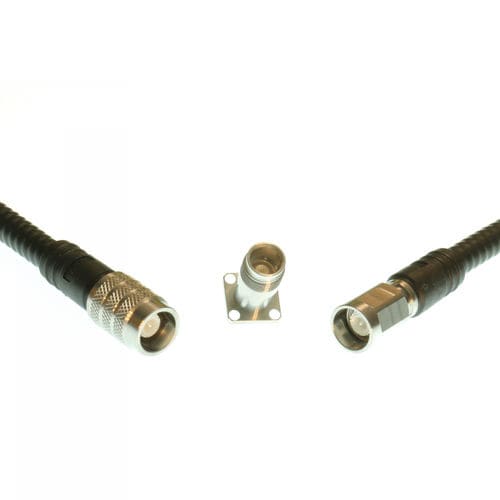

Ausgezeichneter intermodulationsarmer HF-Koaxialstecker für den Bereich DC-20GHz 50 Ohm / R180. Die NEX10™-Schnittstelle wurde entwickelt, um die nächsten Geräteanforderungen mit hoher Leistung und geringer Intermodulation in einem kleinen Formfaktor zu erfüllen. NEX10™ ist mit zwei Kupplungsoptionen erhältlich: aufschraubbare NEX10™-Stecker mit Sechskantmutter, die einen Drehmomentschlüssel zur Installation erfordern, und Quick Lock NEX10™-Stecker (auch Push-Pull genannt) mit Rändelmutter und ohne Werkzeug. NEX10™ ist ein robuster Outdoor-Stecker, der für Kabel bis zu ¼'' optimiert ist PERFORMANCES Eigenschaften: Impedanz: 50Ω Frequenzbereich: DC ~ 20GHz Niedrige Intermodultaion: -166dBc (2x43dBm) Statische und dynamische Bedingungen Dauerhaftigkeit: 100 Steckzyklen 500 Steckzyklen (Test & Messung) Nennleistung bei 2GHz: 100W @ 85°C Wirksamkeit der Abschirmung: Aufschraubbar: DC - 6GHz: -110dB Gegentakt: DC - 3 GHz: -90 dB 3GHz bis 6 GHz: -70dB Temperaturbereich: -55 / +125°C IP68 (gepaartes Paar) Abmessungen: Durchmesser der Schnittstelle: 10mm Quadratische Flanschgröße: 12,7 mm (M2,5-Schraube) Rechteckige Flanschgröße: 12,7 x 17,5 mm (M3-Schraube)
