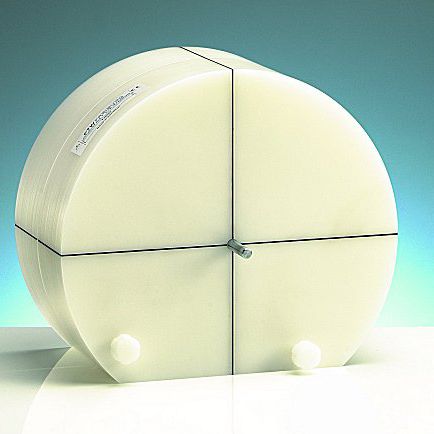

Testphantom für Strahlentherapie ISOCHECK Isocenter

Mehrzweck

Filmphantom für Kontrollen der LINAC-isocenter geometryChecks die Größe und die Position der isocenter sphereChecks die Übereinstimmung von der von der mechanischen und Strahlung isocenterLine Kennzeichen und Fadenkreuze für Laser-Anpassung auf dem Testobjekt der Tabelle-topThe ISOCHECK besteht aus zwei zylinderförmigen POM-Platten, jeder von 20 cm im Durchmesser und 5 cm in der Stärke mit einem Segment schneiden weg, um eine Basis zu bilden. Beide Platten haben die Umfangslinie Kennzeichen und Vorderseitee Fadenkreuze, zum der einfachen Anpassung mittels der Laserstrahlen durchzuführen. Die Laser sollten auf die mechanische Drehachse des Gaspedalbocks justiert werden. Ein Röntgenfilm, verpackt in einem undurchsichtigen Umschlag, wird zwischen die Platten gesetzt und geregelt mittels der Plastikschrauben. Das mechanische isocenter wird durch eine Nadel auf dem Testfilm durch das Loch in der Mitte des Testobjekts markiert. Dann werden das Testobjekt und der Film durch Nadelstrahlen unter verschiedenen Einfallswinkeln bestrahlt. Der entwickelte Film zeigt die Nadelstrahlen und zeigt den Standort und die Größe des Strahlung isocenter sowie die Position des mechanischen isocenter an, identifiziert durch das Nadelkennzeichen.
