Kapazitive Transmitter CMR
Produktbeschreibung
Gasartunabhängige präzise Druckmessung
Messbereich bis zu vier Dekaden
Transmitter zum Anschluss an Steuergeräte TPG
CMR 361, 1000 hPa F.S., Rohr AD ½"
Bestellnummer: PT R24 600
Messbereich von 1 · 10-1 hPa bis 1100 hPa
Minimale Nullpunktabweichung
Sensor mit Keramiktechnologie
Keine Memory-Effekte
Verwendete Materialien mit identischem Temperaturkoeffizienten
Präzise Temperaturkompensation
Kalibrierzertifikat im Lieferumfang
Technische Daten
Auflösung 0,003 % F.S.
Ausgangssignal: Messbereich 1 – 9,8 V
Ausgangssignal: Minimale Last 10 kΩ
Ausheiztemperatur am Flansch 110 °C | 230 °F | 383 K
Druck max. 3.000 hPa | 2.250 Torr | 3.000 mbar
Full Scale 1.000 hPa | 750 Torr | 1.000 mbar
Genauigkeit: % vom Messwert 0,2 %
Gewicht 310 g
Materialien mit Medienkontakt Keramik (Al2O3 = 99,5 %)
Membrane und Messraum Keramik (Al2O3 = 99,5 %)
Messbereich 1 · 10-1 – 1,1 · 103 hPa
Messkabellänge 120 m
Nennweite Rohr AD ½"
Reaktionszeit 30 ms
Rohr und Flansch Edelstahl
Schutzart IP30
Temperatur: Lagerung -40-65 °C | -40-149 °F | 233-338 K
Temperatureinfluss: auf Bereich 0,01 % Messwert/°C
Temperatureinfluss: auf Nullpunkt 0,005 % F.S./°C
Umgebungstemperatur 5-50 °C | 41-122 °F | 278-323 K
Versorgung: Spannung V DC 14 – 30 V DC
Versorgung: Verbrauch max. ≤ 1 W
Volumen ≤ 3,6 cm³

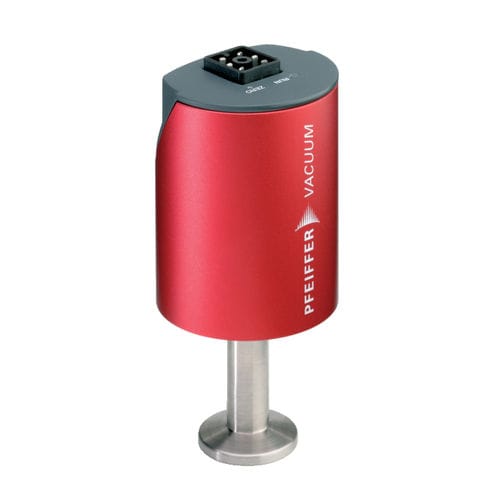

CMR 361, 1000 hPa F.S., DN 16 ISO-KF
Order number: PT R24 601
Flange size: DN 16 ISO-KF
Measurement range from 1 · 10-1 hPa to 1100 hPa
Minimal zero drift
Sensor in ceramic technology
No memory effects
Materials employed have identical temperature coefficients
Precise temperature compensation
