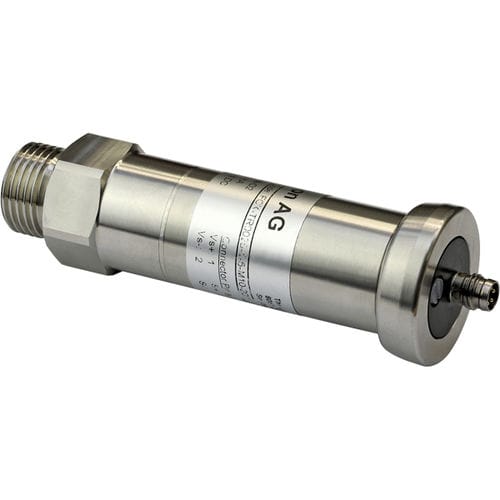

Durchflusssensor FCX-TR0025

Sauerstoffmedizinisch

Produkttyp Gassensor-Sender Gerätetyp Stationär Technologie Zirkonia Ausgangssignal 4-20 mA Anbieter Pewatron Messbereich 0-25 % Gasfluss Fluss durch Diffusion Zulassungen Nein Merkmale Zirkonoxid, lange Lebensdauer, integrierter Sender Produktbeschreibung Auch erhältlich mit Messbereichen 0...1000 ppm, 0...5% oder 0,1...95% Pewatron-Anwendungshinweis PAN-02: Zirkoniumoxid-Sauerstoff-Gassensor; von nom uo bis 95% Messbereich Die FCX-Zirkonoxid-Sauerstoffsensor-Serie wird mit 4 verschiedenen Messbereichen geliefert: 0...1000ppm, 0...5%, 0...25% und 0...95% (erweiterbar auf 98%). Die Konstruktion der einzelnen Sensoren in Bezug auf den Messbereich wurde so ausgelegt, dass Anforderungen wie hohe Genauigkeit, hervorragende Signalstabilität/Wiederholbarkeit, schnelle Ansprechzeit und lange Lebensdauer des Sensors erfüllt werden. Das Sensorausgangssignal liegt im pA-Bereich und folgt einer logarithmischen Kurve mit steigender Sauerstoffkonzentration Zirkoniumoxid (mit geeigneten Dotierungselementen) ist bei einer Erwärmung > 350 °C für Sauerstoffionen durchlässig. Die Sauerstoffserie FCX hat den Arbeitspunkt bei 450 °C. Das Heizelement und das Sauerstoffsensorelement sind miteinander verbunden, wodurch eine perfekte thermische Anpassung und ein minimaler Stromverbrauch innerhalb des Arbeitspunktes gewährleistet ist. Eine an das Sauerstoffsensorelement angelegte Spannung pumpt den Sauerstoff aus einer geschlossenen Innenkammer (Abbildung unten). Bei einem konstanten Gasdruck ist die Menge des abgepumpten Sauerstoffs gleich der Menge der Sauerstoffmoleküle, die durch ein kleines Kapillarloch eindiffundieren.
