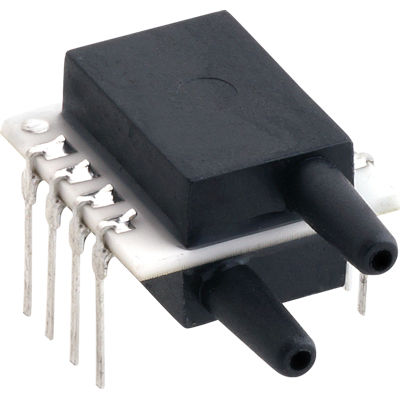

Temperatursensor CCD54

Druckmedizinisch

Messbereich 0 bis 2,5 mbar...10 bar Ausgabetyp Analog, digital Temperaturbereich [C -20 bis +85 Montageart SMD, THT Anbieter Pewatron Drucktyp Manometer, Vakuum, Differential, absolut Versorgungsspannung [V] 3, 5 Temperaturkompensation Ja Druckanschluss Seitenanschluss, Doppelanschluss MERKMALE DIP- oder SMD-Gehäuse Kalibrierte Spanne und Offset Temperaturkompensation mehrerer Ordnungen Mehrfachauswahl der Ausgabe 3V oder 5V Versorgung Kundenspezifische Konfiguration auf Anfrage BESCHREIBUNG Die Serie CCD Modell 54A ist ein intelligenter Druckwandler mit ratiometrischem Analogausgang. Die digitale Kompensation von Sensor-Offset, Empfindlichkeit, Temperaturdrift und Nichtlinearität erfolgt werkseitig über einen internen DSP, auf dem ein Korrekturalgorithmus mit in einem On-Chip-EEPROM gespeicherten Kalibrierkoeffizienten läuft. Eine Vielzahl von charakteristischen Konfigurationen, einschließlich Genauigkeit, Abtastrate und temperaturkompensierter Bereich, sind verfügbar, um eine einfache und gebrauchsfertige Lösung für eine breite Palette von Anwendungen zu bieten. Er kann mit einer Versorgungsspannung von 3V oder 5V betrieben werden und kann mit einem externen JFET auf 30V erweitert werden. Die Serie CCD 54A ist für einen Druckbereich von 0,15 psi bis 150 psi erhältlich. Eine spezielle Konfiguration bis hinunter zu 2,5 mbar ist ebenfalls anwendbar.
