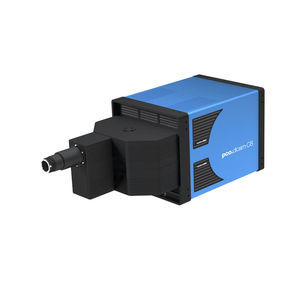

Medizinisches Kameramodul pco.dicam C8

digital2048 x 2048sCMOS

Die Entwickling des pco.dicam C8-Kamerasystems ist der logische nächste Schritt, um die Bildsequenzlänge der bewährten pco.dicam C4 zu erhöhen. Das Licht eines einzelnen optischen Eingangs wird bei 4 ns Belichtungszeit gleichmäßig auf 8 Bildverstärker mit jeweils 25 mm (optional: 18 mm) Durchmesser verteilt. Mit 0 ns Interframing-Zeit entspricht dies einer Burst Rate von 250.000.000 fps. Alle für die Strahlteilung eingesetzten optischen Elemente wurden vom erfolgreichen Design der pco.dicam C4 übernommen. Jeder Bildverstärker wird von einem zugehörigen sCMOS-Sensor ausgelesen, der, gekoppelt an das Tandemobjektiv, über 16 Bit Dynamikumfang verfügt. Bei 4,2 MPixel Vollauflösung liefert der Sensor eine Bildrate von 848 fps. Die erreichbare Bilddatenrate entspricht dabei 6,8 GByte/s. Um diese enorme Datenrate in Echtzeit zu übertragen, verwendet das Kamerasystem 8 optische Camera Link HS-Ports. Merkmale 8-Kanal sCMOS-Bildverstärker-Technologie 16 Bit Dynamikumfang 8 Bilder in 32 ns 16 Bilder in unter 1 µs Double Shutter-Modus mit 300 ns Interframing Time Kopplung zwischen Bildverstärker und sCMOS-Sensor durch Tandemobjektiv Belichtungszeiten ab 4 ns 25 mm-Bildverstärker bis 6.8 GByte/s mit 8 x 10G-Glasfaser-Datenschnittstelle (Camera Link HS)
