Dosier-Kalibrator PARTICLE_TARGET

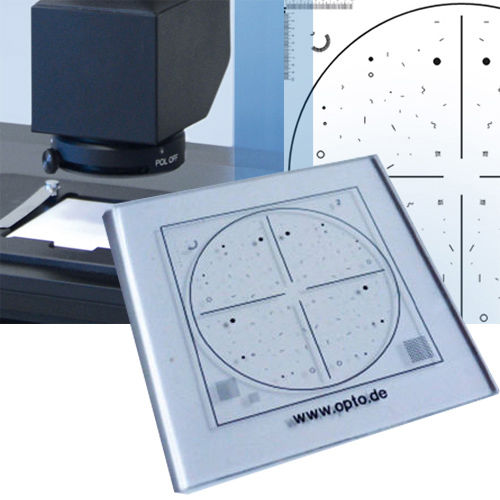

Partikelnormal (Particle Standard Target) Dieses Testchart ist für die Einstellung und Kontrolle von Optik und der Bildverarbeitungs-Software notwendig. Mit den Maßstabsbalken werden die Messfunktionen des Mikroskops kalibriert, die von folgenden Parametern mit beeinflußt werden: Fokuseinstellung, Vergrößerung, Verschiebetisch-justage, Parametrierung der Auswertung. In dem mittleren Feld befinden sich verschiedene Strukturformen und Größen. Mittels Rechtecken, Ellipsen, Kreisen, Ringen und auch faserförmigen Objekten verschiedener Größen kann der Benutzer sein System einstellen und überprüfen. Zur Bestimmung der Verzeichnung stehen drei verschieden Felder mit Punktgittern unterschiedlicher Frequenz zur Verfügung. Optional mit DKD Zertifikat DKD Certificate contains the certification of: • Calibration objects • Calibration method • Measuring condition • Environmental conditions • Measurement uncertainty • Measurement results
