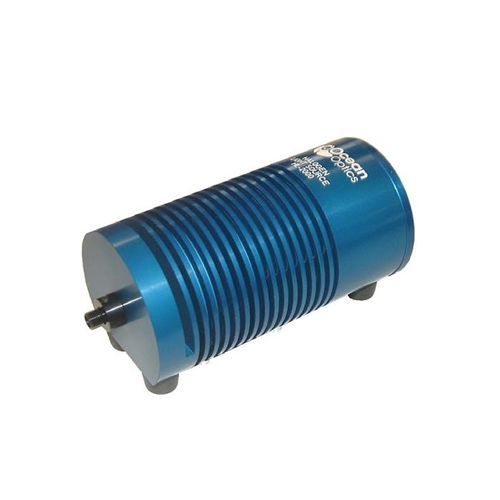

Lichtquelle für Spektrometer HL-2000 series

Halogen

Der HL-2000 ist werksseitig so eingestellt, dass er die maximale Leistung in einer 200µm-Faser liefert. Wenn eine geringere optische Leistung erforderlich ist oder ein anderer Faser(bündel)durchmesser verwendet wird, können Sie die optische Leistung des Geräts anpassen. Beziehen Sie sich auf die HL-2000-Diagramme, während Sie das folgende Verfahren anwenden. ► Vorgehensweise Führen Sie die folgenden Schritte aus, um die optische Leistung der Lichtquelle HL-2000 einzustellen: 1. Schließen Sie ein faseroptisches Spektrometer oder ein optisches Leistungsmessgerät an eine Faser an, und verbinden Sie dann das andere Ende der Faser mit dem SMA-Stecker des HL-2000. 2. Lösen Sie die Blockierschraube mit dem mitgelieferten 1,3 mm Inbusschlüssel. 3. Verschieben Sie die SMA-Buchse, um die optische Leistung des HL-2000 zu optimieren. 4. Ziehen Sie die Blockierschraube an, um die Position der SMA-Buchse zu sichern.
