Temperatursensor ME780
DruckKalibrierungmedizinisch

Temperatursensor - ME780 - Metallux SA - Druck / Kalibrierung / medizinisch
Temperatursensor - ME780 - Metallux SA - Druck / Kalibrierung / medizinisch
Temperatursensor - ME780 - Metallux SA - Druck / Kalibrierung / medizinisch - Bild - 2
Temperatursensor - ME780 - Metallux SA - Druck / Kalibrierung / medizinisch - Bild - 3
Temperatursensor - ME780 - Metallux SA - Druck / Kalibrierung / medizinisch - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Messgröße
Temperatur, Druck, Kalibrierung
Anwendung
medizinisch
Druckbereich

Min: 0,5 bar
(7,25 psi)

Max: 600 bar
(8.702,26 psi)

Beschreibung

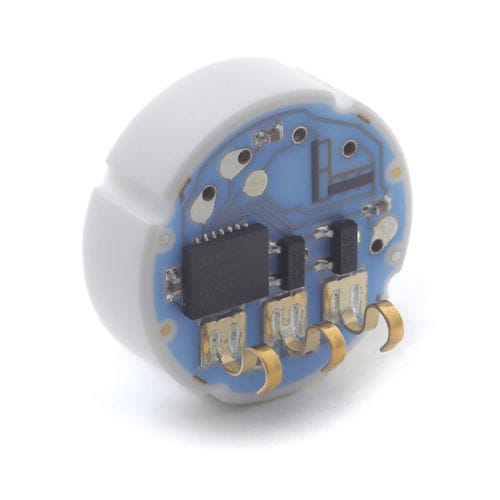

Bündiger Einbau, 0,5 - 4,5 V ratiometrischer Ausgang, Druckmessumformer Metallux ME780 bündig einbaubare piezoresistive Drucksensoren für Überdruck-, Absolutdruck- oder Relativdruckmessung. Hohe Zuverlässigkeit. Integrierte SMD-Signalaufbereitung 0,5 - 4,5 V Ratiometrisch kalibrierte und kompensierte Druckmessumformer. Die Metallux ME780 Drucksensoren sind mit einer keramischen Grundplatte und einer bündigen Membran ausgestattet und arbeiten nach dem piezoresistiven Prinzip. Die Wheatstone-Brücke ist im Siebdruckverfahren auf eine Seite der bündigen Keramikmembran gedruckt, die wiederum mit dem Sensorkörper verklebt ist. Die Brücke ist nach innen gerichtet, wo ein Hohlraum entsteht. Die Signalaufbereitungselektronik ist direkt in die Keramik integriert, um einen ratiometrischen Ausgang von 0,5...4,5 V zu erzeugen. Die Kalibrierung erfolgt elektronisch mit dem eingebauten ASIC und kann in bar (ME780) oder in psi (MEP780) durchgeführt werden. Die Elektronik sorgt für die Korrektur von Offset und Spanne bei Temperaturänderungen. Eine Nullpunktkorrektursoftware zur Kompensation von Offsetverschiebungen aufgrund der Endmontage beim Kunden ist auf Anfrage erhältlich. Dies ermöglicht eine gute Präzision und Langzeitstabilität. Die Metallux ME782-Familie erfüllt die EMV-Anforderungen. Das ASIC-EEPROM speichert produktionslos-spezifische Daten zur Rückverfolgbarkeit des Sensors und ermöglicht eine kundenspezifische Kalibrierung. Aufgrund der hervorragenden chemischen Beständigkeit der Al2O3-Keramik sind die ME780-Sensoren für nahezu alle aggressiven Medien geeignet. Metallux ME780 sind patentierte Sensoren.

---
