Drucksensor ME504

medizinisch

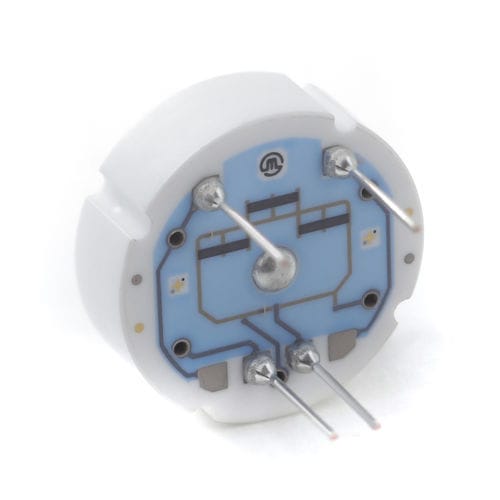

Bündig einbaubarer, mV/V, Drucksensor Metallux me504 bündig einbaubare piezoresistive Drucksensoren für Überdruck-, Absolutdruck- oder Manometerdruckmessung. Hochzuverlässige differentielle mV/V kompensierte Drucksensoren. Für einfache Signalaufbereitung und PCB-Integration. Metallux ME504 Drucksensoren sind mit einer keramischen Grundplatte und einer bündigen Membran ausgestattet und arbeiten nach dem piezoresistiven Prinzip. Die Wheatstone-Brücke ist im Siebdruckverfahren auf eine Seite der bündigen Keramikmembran gedruckt, die ihrerseits mit dem Sensorkörper verklebt ist. Die Brücke ist nach innen gerichtet, wo ein Hohlraum entsteht, so dass die gegenüberliegende Seite der Membran direkt dem zu messenden Medium ausgesetzt werden kann. Aufgrund der hervorragenden chemischen Beständigkeit der Al2O3-Keramik (aggressive Gase, die meisten Lösungsmittel und Säuren usw.) ist normalerweise kein zusätzlicher Schutz erforderlich. Das Layout des Sensorkörpers ist so optimiert, dass bei Bedarf eine Signalaufbereitungsplatine einfach montiert werden kann. Die Metallux ME504-Sensoren werden durch laserjustierbare PTC-Widerstände thermisch kompensiert. Die Verwendung von Keramik gewährleistet eine hohe Linearität über den gesamten Messbereich und reduziert die Auswirkungen der Hysterese auf ein Minimum.
