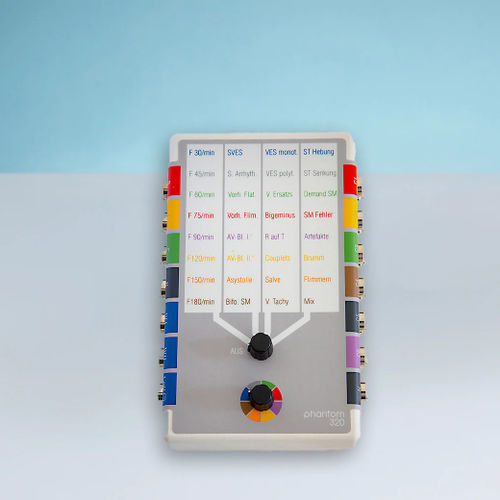

Das Phantom 320 wurde für die betrieblichen Anforderungen im medizinischen Bereich entwickelt und gebaut und liefert mehrere pathologische und normale Signale mit unterschiedlichen Herzfrequenzwerten. Eine zyklische Sequenz aller verfügbaren Signaltypen wird ebenfalls freigegeben, um die Prüfung zu erleichtern.
Technische Merkmale:
Bis zu 32 Wellenformen von normalen oder pathologischen Zeichen.
Simulation von: 8 synusale Rhythmen, 7 außerklinische Geschwindigkeiten, 9 ventrikuläre Arrhythmien, 3 Herzschrittmacher
Automatisches Programm für den zyklischen Einsatz für alle verfügbaren Signale mit einer Dauer von etwa 17 Minuten.
12 Ableitungen I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6 und 14 Bananenanschlüsse 4 mm und Snap, mit Kennzeichnung und Farbe nach DIN EN 60601-2-51
Auflösung 8 Bit, Abtastfrequenzen 256 Hz, Bandbreite 0-120 Hz
Impedanz gegen Elektroden: 20 Ohm, I-Impedanz am Ausgang 1V: 100 Ohm
Wellenformen:
8 Sinussignale (QRS normal) 30,45,60,75,90,120,150,180 bpm
7 bituminöse Rhythmen
9 ventrikuläre Arrhythmien
3 Herzschrittmacher
2 ST-Veränderungen (Über- und Unterkappung)
ST flach, von unten nach oben und von oben nach unten
Bradykardie
Tachykardie
EKG mit Artefakten
EKG mit 50/60 Hz Netzstörung
Dauer von FP, QRS, RR in Abhängigkeit von RR (nach Lepeschekin)
Stromversorgung:
2 x 1,5-V LR 6
Autonomie von ca. 100 Stunden Dauerbetrieb
Akustischer Alarm bei kritischem Ladezustand
Umgebung:
Betriebstemperatur 0/40 °C
Lagertemperatur -20/80 °C
Luftfeuchtigkeit: 10 % - 90 % ohne Kondensation
Druck: 700/1 500 hPa
Abmessungen 150 x 100 x 40 mm
Gewicht 400 g, inkl. Batterien
---
