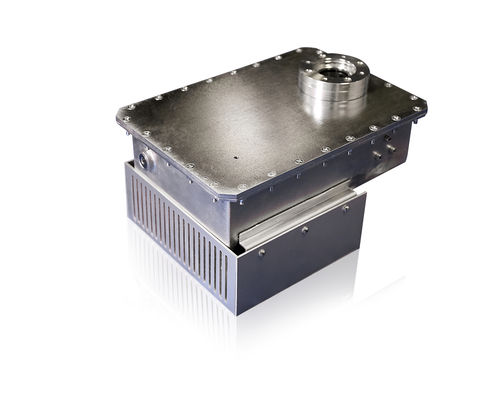

Röntgengenerator für multifunktionale Röntgenaufnahmen HELIOS 50

mit Batterie

Die HELIOS 50-Quelle ist für Röntgenanwendungen mit einem Anodenspannungseinstellbereich bis maximal 80kV konzipiert. Das Gerät zeichnet sich durch seine geringe Größe, hohe Umwandlungseffizienz und eine analog-digitale Schnittstelle, RS-232 und Ethernet aus, die die Integration vereinfachen. Der hochentwickelte Inverter-Steuerschaltkreis sorgt für eine hervorragende Anodenspannungsregelung mit geringem Crest-Noise für die Röntgenröhre. Der Inverter regelt die Glühfadenleistung und erreicht so eine hohe Stabilität der Regelleistung, die zur Stabilität des Anodenstroms und damit zur Intensität des Röntgenstrahls beiträgt. Der Mikrocontroller auf der Elektronikplatine führt Kontrollfunktionen mit Rückkopplung der zweiten Ebene aus, linearisiert die Lese- und Schreibfunktionen und führt die Temperaturkontrollen und die Grenzwerte der Betriebsbedingungen durch; im Falle einer Ausnahme erzeugt er entsprechende Alarmsignale. Der Generator verfügt über einen Mechanismus zur Aufzeichnung von Ereignissen, um die Diagnose von eventuellen Störungen zu erleichtern. EINGANGSVERSORGUNG Versorgungsspannung 220÷240Vac 10% 50/60Hz Stromstärke 2Arme 110Vac max Frequenz der Versorgungsspannung 50/60 Hz Eingangsleistung Schmelzsicherung 1 A T Vac 220V Leiterquerschnitt des Netzkabels 1 mm2 SPEZIFIKATION DES AUSGANGS Maximale Ausgangsspannung 20÷80 kV konstante Spannung Auflösung der Ausgangsspannung 0,1 kV Genauigkeit der anodischen Spannung ±0,1 % Stabilität der anodischen Spannung ±0,05 % Maximaler Ausgangsstrom 0,1 ÷1 mA Auflösung der Strommessung 0,005mA Genauigkeit des Ausgangsstroms ±1% Stabilität des Ausgangsstroms ±0,02% Resonanzarbeitsfrequenz 30kHz
