Der günstige Preis, die einfache Inbetriebnahme und die kurze Lieferzeit sorgen für einen schnellen und reibungslosen Start in Ihre Schnelltestproduktion.
Mit dem LFDA-1 können Sie bis zu 24 Teile pro Minute produzieren und benötigen dafür weniger als 2,5 m² Stellfläche in Ihrem Reinraum.

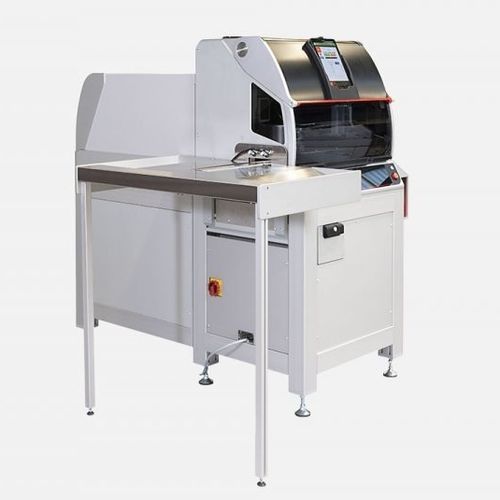

Montagesystem für Lateral Flow Devices
Bis zu 20 Teile pro Minute
Modulare Integration
Erschwinglich
Einfache Inbetriebnahme
Schnelle Lieferung
Aufbau des Systems
Manuelle Zuführung der Kassette unten und oben
Automatisches Schneiden und Platzieren der Streifen - der Roboter platziert den oberen Kunststoff
Kassettenpresse und Qualitätskontrolle
Funktionelle Beschreibung
Die Kassettenböden und -oberteile werden vom Bediener manuell auf das Förderband gelegt.
Der Streifenschneider schneidet den Streifen und prüft seine Qualität.
Der Scara-Roboter legt den Streifen auf den Kassettenboden.
Das Bildverarbeitungssystem prüft die Richtung des Bandes.
Der Roboter legt die obere Kassette auf den Boden.
Die Presseinheit verschließt die Kassette oben und unten
Die Qualitätskontrolleinheit führt die Endkontrolle des fertigen Produkts durch.
Die qualitätsgeprüften Produkte sind bereit für die Verwendung.
Fehlerhafte Produkte werden in den Ausschussbehälter geworfen
Kapazität
Bis zu 20 ppm, abhängig von der Maschinenkonfiguration
Kartenzuführung
Automatischer Streifenschnitt und Magazinpuffer für laminierte Karten
Kartenlänge
300-500 mm
Länge des Streifens
40 - 98 mm
Einspeisung
Manuelle Zuführung von Boden und Deckel
Kunststoffteile
Breite 15 - 40 mm
Länge 50 - 110 mm
Optionale Merkmale
Bandbreiten QC
Streifen Schlechtmarkierung automatischer Ausschuss
Presskraft einstellbar 0-1000 N
Integrierte Presshöhenmessung während des Pressens
---
