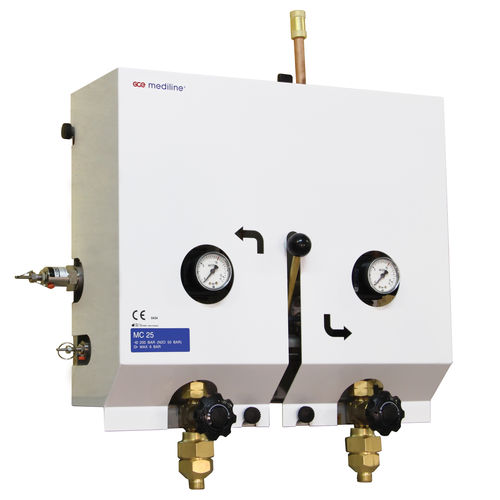

Medizinisches Gasversorgungssystem / für Zufuhr MC25

mit Wippe

Der Gasflaschenverteiler MC25 ist ein zweistufiges Reglersystem für kleine bis mittelgroße Krankenhäuser, das eine automatische Umschaltung der Gasversorgung ermöglicht. Einführung Der Gasflaschenverteiler GCE MC25 ist für kleine bis mittlere Krankenhäuser konzipiert. Sie regelt den Gasdruck in zwei Stufen. Das System schaltet automatisch zwischen der Betriebs- und der Reserveseite um, ohne dass es zu Druckschwankungen kommt. Alarme, die von Druckschaltern ausgelöst werden, werden an die Alarmeinheit weitergeleitet, wobei die Signale direkt an ein Überwachungspult weitergeleitet werden können. Funktionskontrolle und Wartung können ohne Unterbrechung der Gaszufuhr durchgeführt werden, so dass ein kontinuierlicher Betrieb gewährleistet ist. Funktionen Der GCE MC25-Flaschenverteiler umfasst die folgenden Komponenten: Gasverteiler MC25 Gasalarm mit Stromanschluss Evakuierungssets für Sammelleitungen Absperrventil für Verteilerleitung HP-Filter Sammelrohr für 2×1 Flaschen Allgemeine Eigenschaften Nenndurchfluss (m³/h) 25 Nenndruck am Einlass 200 (20000 kPa) Nenndruck am Auslass 4,5 bar (Einstellbereich 0,5-6 bar) Einlassanschluss W21,8×1/14 "M Auslassanschluss G1/2 "M + Lötstutzen Rohr ø 10, ø 15 mm Auslassdruckbegrenzungsventil 6,8 bar Zwischendruckbegrenzungsventil 17 bar Druckbegrenzungsventil Rohrdimension ø 15 mm
