Sandwichplatte 102.07

Stahl

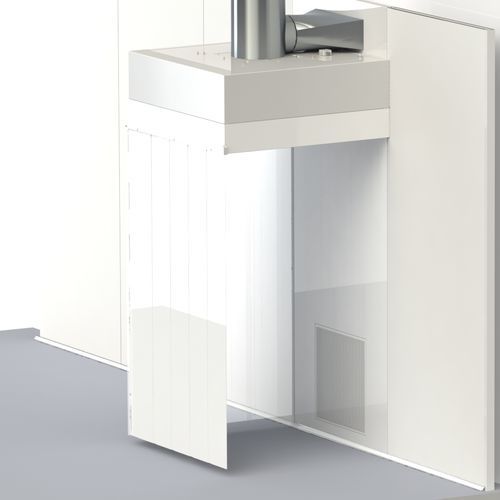

Der HVAC-Kanal ist ein Teil des Trennwandsystems für Reinräume. Er ist so konzipiert, dass die Luft aus dem Arbeitsbereich abgesaugt wird, ohne dass andere HLK-Komponenten installiert werden müssen, wodurch der Platzbedarf um den belüfteten Bereich herum reduziert wird. Ein Sandwichpaneel mit einem eingebauten HVAC-Kanal, der Teil der Struktur ist Optionale Integration in das BLOCK Trennwandsystem Ausgelegt für einen Luftdurchsatz von 400m3/h bis 1200m3/h Das Paneel hat die gleichen Abmessungen wie das Standardpaneel und wird in der Trennwand ausgerichtet Platzsparend Trennwandintegrität ohne zusätzliche HVAC-Komponenten Dicke der Platte 60 mm atypisch Paneelbreite S 1190 mm 600 mm S - Breite in mm entsprechend dem Abmessungsbereich 600 mm, 1190 mm. Paneelhöhe H höhe - Wert 2740 mm - H=H1+190mm, 2550mm+190mm 2940 mm - H=H1+190mm, 2750mm+190mm 3240 mm - H=H1+190mm, 3050mm+190mm Höhe nach Standardabmessungen 2550, 2750, 3050 mm, Vorzugsabmessungen 2550, 2750, 3050 mm.* Maximale Paneelhöhe 4000 mm. * - Die angegebenen Paneelhöhen gelten für die Verwendung mit einer Leichtmetalldecke, für andere Decken werden die Paneelhöhen individuell festgelegt Lochblechabmessungen 300x600mm 600x600mm Das Lochblech ist im Lieferumfang des Klimakanals enthalten. Farbton und Material der Verkleidung - normalerweise auf der Sichtseite Verzinktes Metallblech, Farbton RAL 9002 Verzinktes Blech, Farbton RAL 9016 Rostfreier Stahl AISI 304 Aluminiumblech, Farbton RAL Verzinktes Metallblech, Farbton RAL Es ist notwendig, die Ausrichtung der Platte nach dem Seitenende S5 zu beachten.
