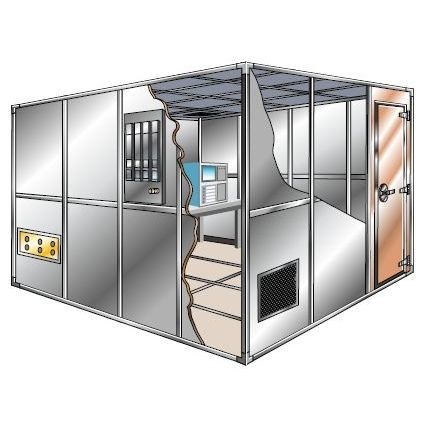

RF-geschützter Käfig Series 83

MRT-Systemen

Die RF-geschirmten Gehäuse der Serie 83 von ETS-Lindgren sind kundenspezifische Abschirmungsoptionen für spezielle Anwendungen wie Elektronenmikroskope und physiologische Studien. Die RF-geschirmten Gehäuse der Serie 83 von ETS-Lindgren sind eine kundenspezifische Abschirmungsoption für Spezialanwendungen wie Elektronenmikroskope und physiologische Studien. Da die Materialien der Serie 83 RF Shielding spezielle Kundenanforderungen erfüllen können, handelt es sich um eine wirklich flexible Abschirmungslösung. Leitende Materialauskleidung Flexible Abschirmungslösung 100 dB Dämpfung von 30 kHz bis 10 GHz Ausgezeichnete Niederfrequenz-AC-Magnetfelddämpfung Langlebige Konstruktion Flexibel für die meisten Anwendungen Konstruktion Die HF-Abschirmung der Serie 83 besteht aus verzinktem Stahl der Güteklasse G60, 11 Gauge. Sie bietet die Vorteile einer hohen Abschirmleistung, Langlebigkeit und einer idealen elektrischen Kontinuität. Jedes Paneelteil bietet eine ausgezeichnete Stabilität gegenüber Verformungen durch Luftfeuchtigkeit und eine hohe Strukturfestigkeit, die für eine robuste Konstruktion sorgt. Leistung Die HF-Abschirmung der Serie 83 ist mit einem leitfähigen Material ausgekleidet, das zur Dämpfung von EMI/RFI-Signalen verwendet wird. Die typische Leistung der HF-Abschirmung der Serie 83, gemessen nach IEEE-299/MIL-STD 285, beträgt 100 dB von 14 kHz bis 1 GHz. Darüber hinaus bietet die spezielle Konstruktion der Abschirmung der Serie 83 auch hervorragende Dämpfungseigenschaften für niederfrequente magnetische Wechselfelder mit 26 dB und 30 dB Dämpfung bei 50 Hz bzw. 60 Hz. Magnetisch: 26 dB bei 50 Hz; 60 dB bei 60 Hz; 110 dB bei 30 kHz bis 30 MHz Elektrisch: 110 dB bei 50 Hz bis 30 MHz Planwelle: 110 dB @ 30 MHz bis 1 GHz Mikrowelle: 100 dB bei 10 GHz
