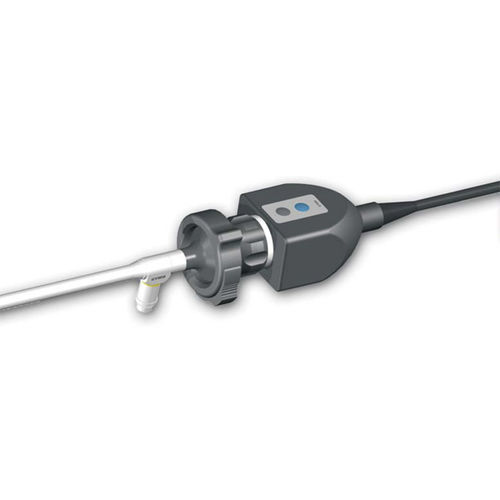

Kamerakopf für Endoskope Videokymograph 2156

digitalanalogCCD

Die Videokymographie ist ein bildgebendes medizinisches Hochgeschwindigkeitsverfahren zur Darstellung von Stimmlippenschwingungen bei Stimmstörungen. Videokymographie II ist die zweite Produktgeneration. Durch die Verwendung einer Dual-CCD-Konstruktion liefert das System nicht nur kymografische Bilder, sondern gleichzeitig auch Strukturbilder zur Navigation des Endoskops an die gewünschte Stelle. Mit 7200 Zeilen pro Sekunde hat die kymographische Bildgebung eine ausreichende Geschwindigkeit, um alle Arten von regelmäßigen und unregelmäßigen Stimmlippenschwingungen zu untersuchen. Gleichzeitige laryngoskopische und kymografische Bildgebung Die beiden Bilder werden gleichzeitig auf einem Bildschirm angezeigt. Die linke Seite zeigt ein laryngoskopisches Bild und die rechte Seite ein kymographisches Bild. Die weiße Linie auf dem laryngoskopischen Bild zeigt die Abtastposition des Kymogramms an. Hohe zeitliche und räumliche Auflösung Die maximale räumliche Auflösung des kymographischen Bildes beträgt 625 Pixel mit einer zeitlichen Auflösung von 7200 Zeilen pro Sekunde. Bildgebung in Echtzeit ohne Nachbearbeitung Die Bilder können direkt auf einem Standard-Videomonitor visualisiert werden, ohne Wartezeit für die Nachbearbeitung, was die Untersuchungszeit drastisch reduziert. Ununterbrochenes Kymogramm im Standard-Videosystem Das kontinuierliche Kymogramm der Stimmlippenschwingung kann aus einer kymographischen Bildsequenz abgerufen werden, ohne durch die vertikale Austastung in einem Standard-Videosystem unterbrochen zu werden. Analoger und digitaler Videoausgang Der analoge Ausgang bietet ein PAL- oder NTSC-Standardsignal für jeden Standard-Videomonitor oder Videorecorder. Der digitale Videoausgang liefert digitale Videorohdaten für die quantitative Analyse.
