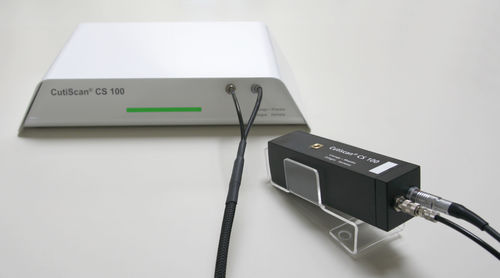

System zur Analyse der Hautelastizität CutiScan CS 100

Messung der Verschiebung der Hautoberfläche während ringförmigen Ansaugens/Entspannens mit Videokamera. Das CutiScan eröffnet eine neue Dimension der Betrachtung der mechanischen Eigenschaften der Haut (Viskoelastizität und Anisotropie). Das Messprinzip Die neue Sonde kombiniert Mechanik und Bildverarbeitung in einer einzigartigen Art und Weise. Sie besteht aus einem Saugring (14 mm Durchmesser), der mit konstantem Unterdruck aus dem CutiScan-Gerät die Haut gleichförmig für einige Sekunden ansaugt und dann für weitere Sekunden entspannt. Während des Ansaugens und Entspannens nimmt eine hochauflösende CCD-Kamera im Innendurchmesser des Ringes die Verschiebung jedes einzelnen Bildpixels mittels Optischem-Fluss- Algorithmus (Horn-Schunk Methode) auf. Aus diesem Video wird ein Graph berechnet, der interessante Messparameter liefert. Jedes Grad im Graph liefert eine Elastizitätskurve von Ansaugen vs. Entspannung (wie auch aus anderen Elastizitätsmessprinzipien bekannt). Die schwarzen Pfeile deuten die Verschiebung während des Ansaugens an. Je mehr sich die Haut der Verformung widersetzen kann, desto höher die Festigkeit. Die roten Pfeile deuten den Versuch der Haut an, während der Entspannungsphase wieder in den Ursprungszustand zurückzukehren. Je nach Viskoelastizität gelingt ihr das besser oder schlechter. Betrachtet man die Verschiebung in alle Richtungen, wird deutlich, dass es unter Umständen Vorzugsrichtungen gibt (Richtungen, in die die Haut sich mehr verformt – Anisotropie). Neuartiger, vielversprechender MessansatzInformation nicht nur über die elastischen und viskoelastischen Eigenschaften,
