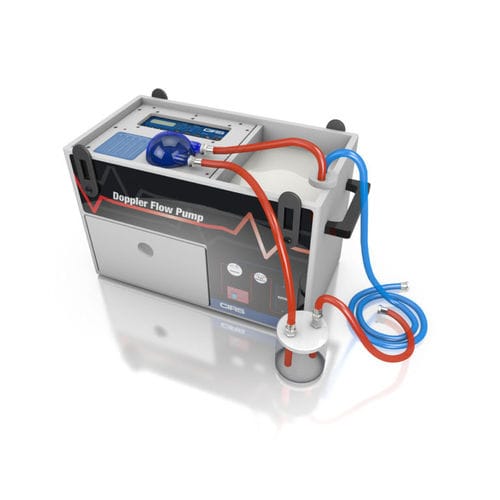

Testphantom für Doppler-Sonographie 769

Mehrzweck

Die Doppler-Flow-Pumpe wird zur Simulation des Blutflusses bei der Prüfung von Doppler-Ultraschallgeräten verwendet. In Verbindung mit einem gewebeähnlichen Phantom (separat erhältlich; eine Liste kompatibler CIRS-Phantome befindet sich auf der Rückseite) unterstützt die Strömungspumpe routinemäßige Doppler-Qualitätssicherungsmessungen der Geschwindigkeitsgenauigkeit, Richtungsgenauigkeit, Probenvolumengenauigkeit und Empfindlichkeit. Das konfigurierbare Design unterstützt auch fortgeschrittene Forschungs- und Entwicklungstests. So kann der Prüfkreislauf beispielsweise so modifiziert werden, dass er entweder eine konstante Strömungsgeschwindigkeit oder eine pulsierende Strömung unterstützt. Im Modus des pulsierenden Flusses kann die peristaltische Pumpe so programmiert werden, dass sie physiologische Wellenformen erzeugt. Darüber hinaus gewährleistet der externe Schlauchkreislauf laminare Flussraten über einen weiten Bereich von Flussraten und ermöglicht dem Benutzer die einfache Injektion von Kontrastmitteln für Tests mit kontrastverstärktem Ultraschall (CEUS). Die Pumpe wird in einem ABS-Kunststoffgehäuse geliefert, in dem alle für die Einrichtung eines Flusskreislaufs erforderlichen Zubehörteile bequem untergebracht werden können, darunter: Eine Peristaltikpumpe, die Flussraten von 0,4 bis 750 ml/min liefert, was einer durchschnittlichen Flussgeschwindigkeit von 2-70 cm/s entspricht. (Die Spitzenfließgeschwindigkeiten sind aufgrund der Auswirkungen der laminaren und pulsierenden Strömung 2-4 mal höher als die durchschnittliche Fließgeschwindigkeit) Ein mit CIRS-Dopplerflüssigkeit vorgefüllter Flüssigkeitsbehälter. Ersatzflüssigkeit kann separat bestellt werden. Ein Impulsdämpfer, der den pulsierenden Fluss der Schlauchpumpe in einen Fluss mit konstanter Geschwindigkeit umwandelt. Praktische, farbkodierte Schläuche mit Schnellkupplungsanschlüssen Messzylinder zum Spülen der Phantome mit Dopplerflüssigkeit nach jedem Gebrauch. Auch nützlich für die Kalibrierung der Pumpe.
