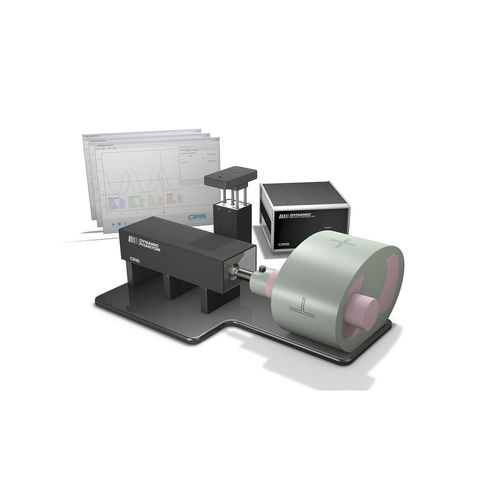

Testphantom für Computertomographie 008A

Thorax

Das CIRS Dynamic Thorax Motion Phantom ist ein Präzisionsinstrument zur Untersuchung und Minimierung der Auswirkungen von Tumorbewegungen in der Lunge. Es liefert bekannte, genaue und wiederholbare dreidimensionale Zielbewegungen innerhalb eines gewebeäquivalenten Phantoms. Es ist für eine umfassende Analyse der Bildaufnahme, Planung und Dosisabgabe in der bildgeführten Strahlentherapie konzipiert. Der Phantomkörper repräsentiert in Form, Proportion und Zusammensetzung einen durchschnittlichen menschlichen Thorax. Ein lungenäquivalenter Stab, der ein kugelförmiges Ziel und verschiedene Detektoren enthält, wird in den lungenäquivalenten Lappen des Phantoms eingesetzt. Der Körper ist mit einem Bewegungsaktuator verbunden, der die dreidimensionale Bewegung des Targets durch lineare Translation und Rotation des Lungenäquivalentstabs bewirkt. Die Bewegung des Stabes selbst ist röntgenologisch unsichtbar, da seine Dichte der des umgebenden Materials entspricht. Das Ziel und seine Bewegung können aufgrund des Dichteunterschieds aufgelöst werden. Die Bewegung von Ziel und Surrogat wird unabhängig voneinander mit der CIRS Motion Control Software gesteuert. Die grafische Benutzeroberfläche bietet eine unbegrenzte Vielfalt an Bewegungen und vereinfacht die Bedienung des Dynamic Thorax Motion Phantom auf ein intuitives Niveau. Merkmale: Komplexe 3D-Tumorbewegung innerhalb der Lunge Submillimetergenauigkeit und Reproduzierbarkeit Bewegungssoftware ermöglicht verschiedene Zyklen, Amplituden und Wellenformen Gewebeäquivalent von 50 keV bis 125 MeV Kompatibel mit TLD, MOSFET, nanoDot TM, Dose Gel, Mikrokammern, PET/CT-Targets und Film Die Surrogat-Atmungsplattform kann zahlreiche Gating-Geräte aufnehmen
