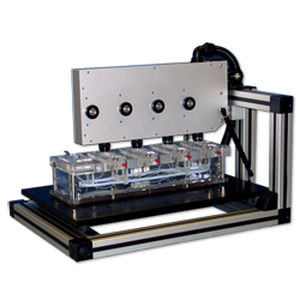

Mikrobiologie-Arbeitsstation 746-SCS

automatischTisch

DETAILS Die 746-SCS Slice Workstation ist für die gleichzeitige Auswertung oder Beobachtung von 4 Slices in einer Interface-Kammer vorgesehen. Es wurde speziell für die Campden-Produktreihe der Scheibenkammern entwickelt. Die separat erhältliche Scheibenkammer 7450 ist auf dem Anti-Vibrationstisch unter der Kamerabaugruppe montiert. Die Kameraeinheit enthält 2/4 ccd Farbkameras, von denen jede individuell fokussierbar ist. Die Kameraeinheit ist von der Kammer nach oben weggeschwenkt, um einen einfachen Zugang zur Scheibenkammer zu ermöglichen. In der angehobenen Position wird die Kameraeinheit durch eine Gasfederstütze gestützt. In der abgesenkten Position wird er durch eine Verriegelungsklammer gehalten. In Kombination mit einem 17"-Monitor (4:3-Bild) und einem Quad-Prozessor werden die Scheiben im Einzelanzeigemodus mit 50-facher Vergrößerung oder bei reduzierter Vergrößerung angezeigt, wenn alle vier Scheibenpositionen gleichzeitig auf dem Monitor angezeigt werden. Die Objektive für dieses System wurden so gewählt, dass sie einen größeren Arbeitsabstand bei höheren Vergrößerungen ermöglichen. Bei der Konfiguration dieses Systems für die höheren Vergrößerungspotenziale steht ein entsprechend kleineres Sichtfeld zur Verfügung. Dies erfordert in der Regel eine genauere Positionierung der einzelnen Scheiben. Um dieser Situation entgegenzuwirken, ist jede Kamera für die x-y-Position um bis zu +/- 3 mm und eine Winkelverstellung von +/- 15° verstellbar. Diese Version kann so konfiguriert werden, dass sie Vergrößerungen von bis zu 100x ermöglicht.
