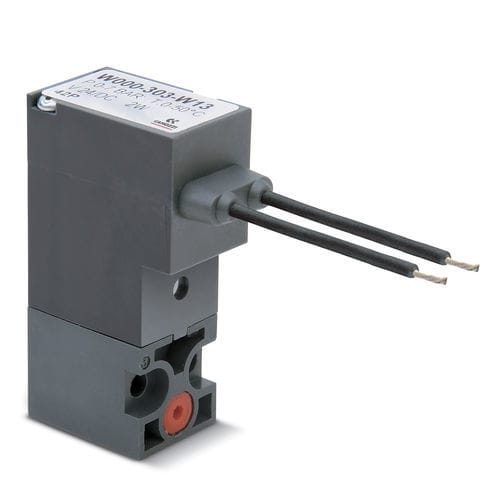

Medizinische Ventil Series W

Solenoid

Direktgesteuerte Sitzventile, elektrisch betätigt, 3/2-Wege, NC- und NO-Funktion Die direktgesteuerten Sitzventile 3/2-Wege Serie W sind in NO- und NC-Funktion erhältlich. Sie können mit trockener oder geölter Luft betrieben werden. Einzel- oder Reihengrundplatten sind verfügbar. Eine gemischte Verwendung von NC- und NO-Ventilen ist möglich, letztere mittels eines Adapters. TECHNISCHE KENNGRÖSSEN Funktion 3/2-Wege, NC, NO Bauart Direktgesteuertes Sitzventil Pneumatischer Anschluss Grundplatte ISO 15218 Nennweite 0.8...1.5 mm Kv-Wert (l/min) 0.21...0.54 Betriebsdruck 0 ÷ 5...10 bar Betriebstemperatur 0 ÷ 50°C Medium Gefilterte Luft Klasse 5.4.4, gemäß ISO 8573-1 (Viskosität Öl max. 32 cSt), Inertgase Schaltzeit (ISO 12238) ON <10 ms - OFF <15 ms Einbaulage - monostabil Beliebig WERKSTOFFE MIT MEDIENKONTAKT - Körper PBT Dichtungen PU - NBR - FKM - EPDM Innenteile - Edelstahl ELEKTRISCHE KENNGRÖSSEN - Spannung 12...48 V DC - andere Spannungen auf Anfrage Spannungstoleranz ±10% Leistungsaufnahme 2 W - 1 W (nur 24 V DC) Einschaltdauer ED 100% Elektrischer Anschluss Stecker DIN EN 175 301-803-C (8 mm), Litzen 300 mm Schutzart - IP65 mit Stecker
