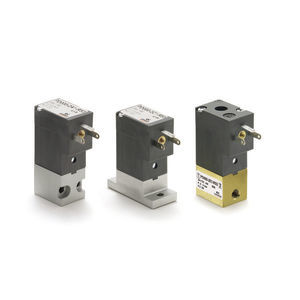

Medizinische Ventil Series P

Solenoidmanuell

Direktgesteuerte Sitzventile, elektrisch betätigt, 3/2-Wege, NC- und NO-Funktion Die direktgesteuerten Sitzventile 3/2-Wege der Serie P sind als NC-, NO-Funktion erhältlich. Sie verfügen über eine Handhilfsbetätigung, die u.a. die Inbetriebnahme von Steuerungen erleichtert. Die Montage erfolgt auf Einzel- oder Reihengrundplatten. Alle Elektromagnetventile Serie P sind Standard DC, für AC-Einsatz bitte Stecker Mod. 125-900 verwenden. TECHNISCHE KENNGRÖSSEN - Funktion 3/2-Wege, NC, NO Bauart Direktgesteuertes Sitzventil Pneumatischer Anschluss Grundplatte ISO 15218 Nennweite 0.8 … 1.5 mm Kv-Wert (l/min) 0.21 … 0.54 Betriebsdruck 0 ÷ 3 … 10 bar Betriebstemperatur 0 ÷ 50°C Medium Gefilterte Luft Klasse 5.4.4, gemäß ISO 8573-1 (Viskosität Öl max. 32 cSt), Inertgase Schaltzeit (ISO 12238) ON <10 ms - OFF <15 ms Einbaulage monostabil Beliebig WERKSTOFFE MIT MEDIENKONTAKT - Körper PBT Dichtungen PU, NBR, FKM, EPDM Innenteile Edelstahl ELEKTRISCHE KENNGRÖSSEN - Spannung 12 … 110 V DC - 24 … 110 V AC 50/60 Hz - andere Spannungen auf Anfrage Spannungstoleranz ±10% Leistungsaufnahme 2 W - 1 W (nur 24 V DC) Einschaltdauer ED 100% Elektrischer Anschluss Stecker DIN 43650 (9.4 mm) Schutzart IP65 mit Stecker
