Medizinische Ventil Series 8

Solenoid

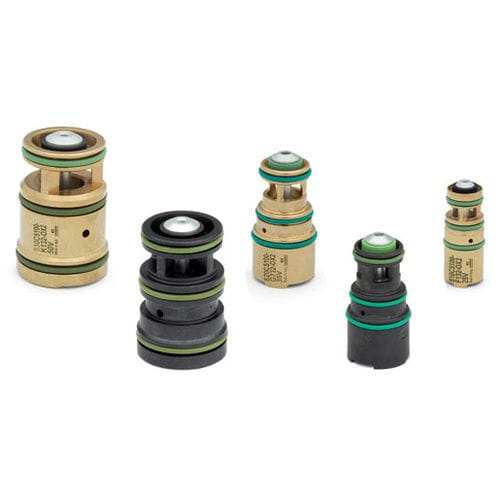

2/2-Wege, 3/2-Wege NC, pneumatisch vorgesteuert Die vorgesteuerten Ventile der Serie 8 sind ideal für Anwendungen, bei denen kompaktes Design und hoher Durchfluss gefordert werden. Die pneumatische Vorsteuerung kann mittels eines elektrischen Magnetventils erfolgen. Die Patronenbauart eignet sich sehr gut für die Integration in Funktionseinheiten, bei gleichzeitig geringen Abmessungen. Die Standardventilfunktion ist 2/2-Wege NC. Durch eine entsprechende Gestaltung der Bohrungsgeometrie kann eine 3/2-Wege Funktion realisiert werden. Ventilkörper mit Anschlüssen G1/8", G1/4", G3/8" Baugröße 1, 2, 3 Die Ventilserie 8 besteht aus den Patronenventilen Serie 8, integriert in einem eloxierten Aluminiumgehäuse, mit aufgebautem Elektromagnetventil. Diese Ventile sind mit pneumatischer und elektropneumatischer Ansteuerung und interner oder externer Vorsteuerung erhältlich. TECHNISCHE KENNGRÖSSEN - Funktion - 2/2-, 3/2-Wege NC Betrieb - Vorgesteuert, Schieber Pneumatische Anschlüsse - Patronenbauweise, Integration in Funktionseinheiten Nennweite - 5 ... 9 mm Durchfluss - 420 ... 1480 Nl/min (Luft bei 6 bar ∆P 1 bar) Kv-Wert (l/min) - 6.5 ... 23 Betriebsdruck - 3 ÷ 6 bar (0 ÷ 6 bar mit externer Vorsteuerung) Vorsteuerdruck - 3 ÷ 6 bar Betriebstemperatur - 0 ÷ 50°C Medium - Gefilterte Luft Klasse [5:4:4] gemäß ISO 8573-1:2010 (Viskosität Öl max. 32 cSt), Inertgase Einbaulage - Beliebig WERKSTOFFE MIT MEDIENKONTAKT - Körper - PPS - Messing Innenteile - Aluminium Dichtungen - FKM
