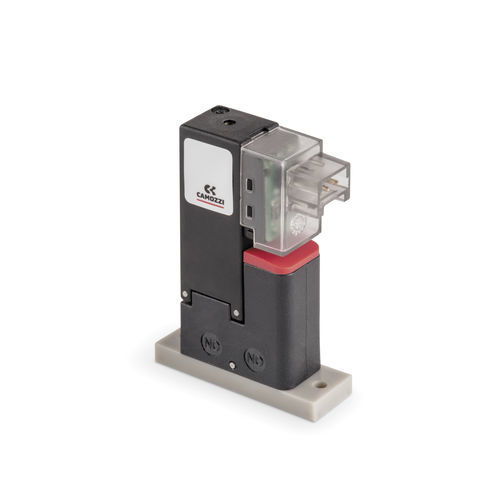

Solenoidventil Serie KDV

medizinischgasförmig/flüssigmediengetrennt

Direktgesteuerte Sitzventile, elektrisch betätigt 2/2-Wege, NC - Funktion 2/2-Wege, NO - Funktion 3/2-Wege, Universelle Funktion (UNI) Die Magnetventile der Serie KDV sind für die Steuerung von kritischen Medien wie aggressiven, hochreinen Flüssigkeiten oder Gasen und thermosensiblen Flüssigkeiten konzipiert. Die Ventile verhindern, dass die kontrollierten Medien mit dem mechanischen Bauteile des Ventils in Kontakt treten. Durch einen magnetangetriebenen Mechanismus, werden die Öffnungen geöffnet oder geschlossen. Zur Auswahl des geeigneten Modell für eine bestimmte Anwendung, ist die chemische Verträglichkeit des Mediums mit den verfügbaren Werkstoffen für Gehäuse und Dichtungen zu prüfen. TECHNISCHE KENNGRÖSSEN - Funktion - 2/2-Wege NC - 2/2-Wege NO - 3/2-Wege NC - 3/2-Wege NO - 3/2-Wege UNI Betrieb - Direktgesteuert, Trennmembrane Pneumatische Anschlüsse - Grundplatte Nennweite - 0.8 … 1.3 mm Kv-Wert (l/min) - 0.2 ... 0.4 Betriebsdruck - -0.95 ... 2.0 bar Betriebstemperatur - 0 ÷ 50 °C (FKM/EPDM) / 10 ÷ 50 °C (FFKM) Medium - Inerte oder korrosive Flüssigkeiten und Gase, die mit den Werkstoffen kompatibel sind Schaltzeit - ON ≤20 ms - OFF ≤20 ms Einbaulage - Beliebig WERKSTOFFE MIT MEDIENKONTAKT - Körper - PEEK Dichtungen - FKM - EPDM - FFKM ELEKTRISCHE KENNGRÖSSEN - Spannung - 6 ... 24 V DC - andere Spannungen auf Anfrage Spannungstoleranz - ±5% Leistungsaufnahme - 4/1 W Einschaltdauer - ED 100% Elektrischer Anschluss - Stecker Mod. 121-8... - Litzenlänge 300mm Schutzart - IP40 mit Stecker
