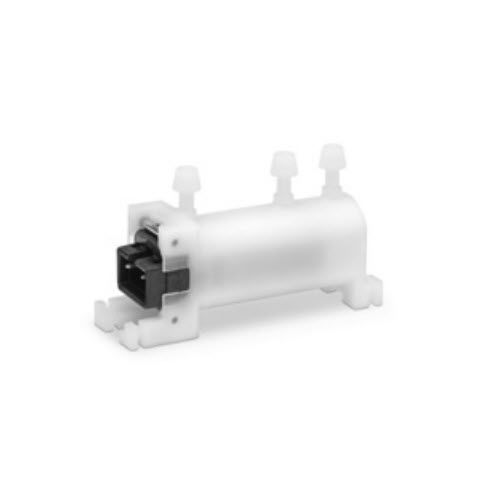

Medizinische Ventil Series K8X

Solenoid

Direktgesteuerte Sitzventile, elektrisch betätigt, Patronenbauweise 2/2-, 3/2-Wege - NC, NO 3/2-Wege - Universal (UNI) Das besondere Design ermöglicht den Einsatz für technische Lösungen, bei denen Kompaktheit und hohe Leistungen gefordert sind. Die Ansteuerung von Antrieben und Komponenten kleiner Abmessungen bei gleichzeitig geringer Stromaufnahme und geringem Gewicht stehen im Mittelpunkt dieses Konzepts. Die Funktion UNI ermöglicht das Zusammenführen/Aufteilen von gasförmigen Fluiden. Zusammenführen/Eingang 1 und 3 = Ausgang 2 Aufteilen/Eingang 2 = Ausgang 1 und 3 TECHNISCHE KENNGRÖSSEN - Funktion 2/2-, 3/2-Wege, NC, NO - 3/2-Wege, UNI Bauart Direktgesteuertes Sitzventil Pneumatischer Anschluss Patronenbauweise, Schlauchtülle Nennweite 0.5...0.7 mm Kv-Wert (l/min) 0.08...0.15 Betriebsdruck -1 ÷ 3...7 bar Betriebstemperatur 0 ÷ 50°C Medium Gefilterte Druckluft, ölfrei, gemäß ISO 8573-1, Klasse 3.4.3, Inertgase Schaltzeit (ISO 12238) ON <10 ms – OFF <10 ms Einbaulage Beliebig WERKSTOFFE MIT MEDIENKONTAKT Kôrper Messing - Edelstahl - Thermoplast PBT Dichtungen FKM Innenteile Edelstahl - emailliertes Kupfer ELEKTRISCHE KENNGRÔSSEN Spannung 3...24 V DC - andere Spannungen auf Anfrage Spannungstoleranz ±10% Leistungsaufnahme 0.6 W Einschaltdauer ED 100% Elektrischer Anschluss 2 Pins 0.5 x 0.5, Abstand 4 mm - JST-Stecker, Litzen 300 mm Schutzart IP00
