Drucksensor 8081

DurchflussmedizinischUltraschall

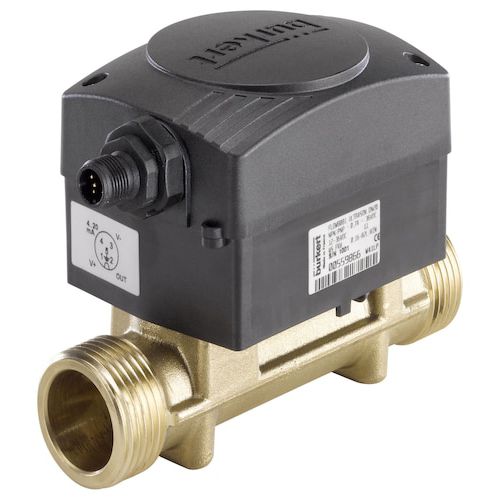

Das Ultraschall-Durchflussmessgerät Typ 8081 ist zur Durchflussmessung von Wasser, auch mit leichten Verunreinigungen, bestimmt. Er besteht aus einem Elektronikmodul und einem Messing-Fitting mit integriertem Messrohr. In Kombination mit einem Regler und einem Regelventil lassen sich sehr einfach Durchfluss Regelstrecken aufbauen. Der elektrische Anschluss erfolgt über einen 5-poligen M12 Gerätestecker. Das Gerät ist je nach Ausführung mit den folgenden Ausgängen versehen: - einem Pulsausgang oder - einem Pulsausgang und einem 4…20 mA-Stromausgang. Das Gerät besteht aus einem Messingfitting mit integriertem Messrohr und einem Transmitter. Es ist erhältlich in 5 Varianten: QN 0,6 DN 15, QN 1,5 DN 15, QN 2,5 DN 20, QN 3,5 DN 25, QN 6,0 DN 25 mit Durchflussbereichen von 0,06 bis 20 l/min (Nenndurchfluss 0,6 m3/h d. h. 10 l/min), von 0,1 bis 50 l/min (Nenndurchfluss 1,5 m3/h d. h. 25 l/min), von 0,16 bis 82 l/min (Nenndurchfluss 2,5 m3/h d. h. 41 /min), von 0,6 bis 116 l/min (Nenndurchfluss 3,5 m3/h d. h. 58 l/­min) bzw. von 1 bis 200 l/min (Nenndurchfluss 6,0 m3/h d. h. 100 l/min). Jede Variante ist entweder mit einem Impulsausgang oder mit einem Impulsausgang und einem Stromausgang 4…20 mA ausgestattet. Der elektrische Anschluss erfolgt über einen 5-poligen M12-Stecker. In Kombination mit einem Regler und einem Regelventil lässt sich mit dem Gerät ein Regelkreis aufbauen. Ultraschall-Durchflussmessgerät gemäß dem Laufzeitverfahren Dynamikbereich ≥ 1:250 Niedriger Druckverlust Keine Beruhigungsstrecken im Ein- oder Auslauf erforderlich
