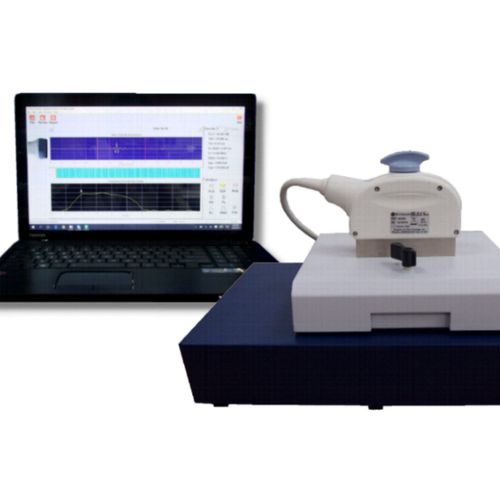

Analysegerät für Ultraschallsonden ProCheck SC5

Tisch

Einführung in ProCheck SC5 UTAS Das Broadsound ProCheck SC5JJI Ultraschallwandler-Analysesystem (UTAS) ist ein Spezialmessgerät für die Forschung und Entwicklung, Konstruktion, Fertigung, Stromwandlerprüfung und Reparatur von Schallwandlern. Seine Merkmale sind wie folgt: A)Analysis Apps (Anwendungen), die die folgenden fünf Messungen umfassen: 1.Kapazitätsmessung 2.Empfindlichkeit der axialen Kennlinienschleife SLC-Messung 3.Messung intrinsischer Eigenschaften 4.Messung des Übertragungsübersprechens mit dem optimalen Steuerwellenformsignal B(t) 5.Echo-Messung mit optimalem Antriebswellenform-Signal £(t) B)B(t) Generator/Empfänger-Anwendungen (Anwendungen) C)Puiser / Empfänger-Apps (Anwendungen) D)Produkt-Konfiguration E) "Innovator"-Software F)Einhaltung A) Analyse-Anwendungen (Anwendungen) Die Analyse-Apps von ProCheck SC5 UTAS umfassen fünf Messungen; Einzelheiten entnehmen Sie bitte der angehängten Datei "2018-09-29_Broadsound ProCheck SC5 UTAS_Analyse-Apps.pdf", deren Zusammenfassung nachfolgend aufgeführt ist: 1.Messung der Kapazität Die Gesamtkapazität des Stromwandlers jedes Kanals/Elements einschließlich der Kapazität des Wandlerelements, der Kapazität des Koaxialkabels und der Kapazität der HVSW-ICs (Hochspannungsschalter), falls vorhanden, wird bei niedriger Frequenz < 30 kHz gemessen. 2.Empfindlichkeit der axialen Kennlinienschleife SLC-Messung 2.1 Kurve der charakteristischen Schleifenempfindlichkeit $lc entlang der axialen Entfernung L wird gemessen; die Kurve zeigt den Elévationsfokus und die Divergenz in der Fernfeld-Zone des akustischen Strahls an, die durch die akustische Membran / akustische Linse bestimmt werden.
