Bewegungssensor W Series

GelenkbewegungPositionfür Vitalzeichen

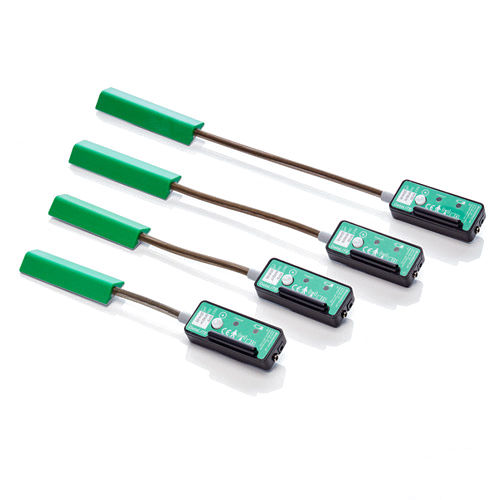

Goniometer sind ideal für die schnelle, einfache und genaue Messung dynamischer Gelenkbewegungen in mehreren Ebenen. Extrem robust, leicht und flexibel können die Sensoren unbemerkt bequem unter der Kleidung getragen werden, ohne die eigentliche Bewegung des Gelenks zu behindern. Zweiachsige Goniometer (SG-Serie) messen gleichzeitig Winkel in bis zu zwei Bewegungsebenen. Zur Messung der Handgelenksbewegungen werden die Endblöcke des Goniometers z. B. mit doppelseitigem Klebeband (T10) auf der Rȕckenoberfläche befestigt, das eine Ende über dem dritten Mittelhandknochen, das andere über der Mittellinie des Unterarms, wobei sich das Handgelenk in der neutralen Position befindet. Das Goniometer verfügt über zwei separate Ausgangsanschlüsse, einer misst die Flexion/Extension, der andere die radiale/ulnare Abweichung. Bei der Messung eines einachsigen Gelenks, wie z. B. des Kniegelenks oder des Ellenbogens, oder bei der Messung einer einzelnen Ebene eines zweiachsigen Gelenks, wird einfach nur ein Kanal angeschlossen, der andere bleibt ueberflȕssig. Alle zweiachsigen Goniometer arbeiten auf die gleiche Weise, der Unterschied besteht in der physikalischen Größe. Goniometrische Daten umfassen: Winkelverschiebungen, Geschwindigkeiten und Beschleunigungen; Min., Max., Mittelwert, Wiederholungen, Anzahl der Ereignisse über oder unter einem festgelegten Schwellenwert, Prozentsatz der Zeit, die innerhalb und außerhalb der festgelegten Grenzen verbracht wurde, Zeit bis zum Erreichen von Min/Max usw.
