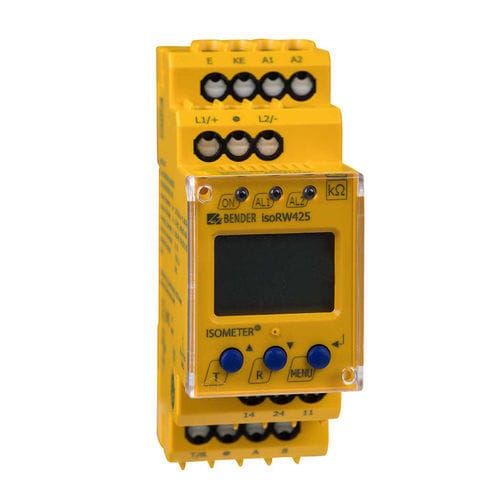

Steuerungs-Messgerät ISOMETER® isoRW425

Ladungfür medizinische IT Systemeautomatisch

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme Applikation Steuerstromkreise in Bahnfahrzeugen nach EN 50155 Messung der Isolationsimpedanz (Z-Mode) für 50 Hz oder 60 Hz Automatische Anpassung an die Netzableitkapazität bis 300 μF Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung Das ISOMETER® überwacht den Isolationswiderstand (R-Mode) oder die Isolationsimpedanz (Z-Mode) von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC oder DC 0…440 V. Die in 3(N)AC, AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität Ce beträgt im R-Mode 300 μF und im Z-Mode 1μF. Überwachung des Isolationswiderstandes (R-Mode) oder der Isolationsimpedanz (Z-Mode) für ungeerdete 3(N)AC, AC- und DC-Systeme mit galvanisch verbundenen Gleichrichtern oder Umrichtern Isolationsimpedanz (Z-Mode) für 50 Hz oder 60 Hz Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE) Automatische Anpassung an die Netzableitkapazität bis 300 μF im R-Mode und 1μF im Z-Mode Automatischer Geräteselbsttest mit Anschlussüberwachung Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Zwei getrennt einstellbare Ansprechwert Bereiche von 1…990 kΩ (Alarm 1, Alarm 2)
