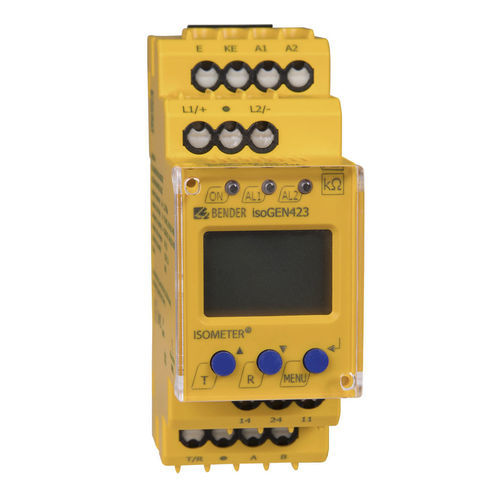

Ladungsmessgerät ISOMETER® isoGEN423

für medizinische IT Systemeautomatisch

Isolationsüberwachungsgerät für mobile Stromerzeuger Schutztrennung mit Isolationsüberwachung und Abschaltung Gemäß DIN VDE 0100-551 und DIN EN 61557-8 Zwei Ansprechwerte (Werkseinstellung 46 kΩ, 23 kΩ) Das ISOMETER® überwacht den Isolationswiderstand von ungeerdeten AC, AC/DC- und DC- Systemem (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC/DC 0…400 V oder DC 0…400 V. Die maximal zulässige Netzableitkapazität Ce beträgt 5 μF. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Überwachung des Isolationswiderstandes für ungeerdete AC-/DC-Systeme Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung Messung der DC-Spannungen Netz gegen Erde (L1+/PE und L2-/PE) Zwei Betriebsarten: GEn und DC Automatische Anpassung an die Netzableitkapazität bis 5 μF Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Zwei getrennt einstellbare Ansprechwert-Bereiche von 5…200 kΩ (Alarm 1,Alarm 2) Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben Automatischer Geräteselbsttest mit Anschlussüberwachung Ruhe- oder Arbeitsstromverhalten der Relais wählbar Messwertanzeige über multifunktionales LC-Display Fehlerspeicherung aktivierbar RS-485 (galvanisch getrennt) mit folgenden Protokollen: – BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten – Modbus RTU – IsoData (für kontinuierliche Daten­ausgabe)
