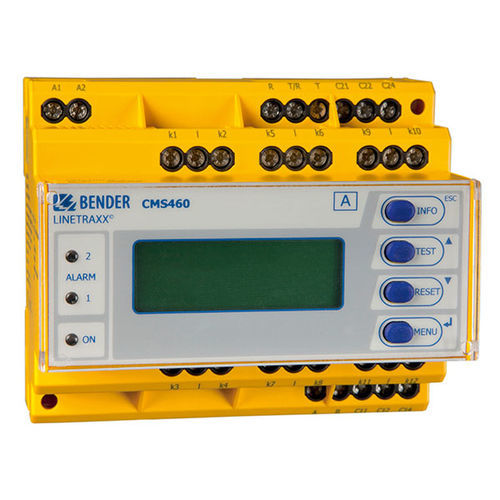

Isolationsüberwachungsgerät für OP-Säle LINETRAXX® CMS460-D

für die IntensivstationIEC 60364-7-710IEC 61557-8

Das CMS460-System besteht aus einem oder mehreren Laststrom-Auswertegeräten CMS460-D, die über die dazugehörigen Messstromwandler Lastströme in geerdeten und ungeerdeten Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig. Für Wechsel- und Pulsströme werden die Messstromwandler der Serien CTAC… (geschlossen), WR… (rechteckig), WS… (teilbar) und WF… (flexibel) eingesetzt. Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Auswertegeräte angeschlossen werden. Jedes CMS460-D verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Laststrom-Auswertegeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden. Wahlweise wechsel- und pulsstromsensitive Messung für jeden Kanal Effektivwertmessung 12 Messkanäle pro Einzelgerät für Laststrom Bis zu 90 Auswertegeräte CMS… im System (1080 Messkanäle) Schnelle Parallelabfrage für alle Kanäle Ansprechbereiche 100 mA…125 A (42…2000 Hz) Preset-Funktion Einstellbare Zeitverzögerungen Einstellbares Frequenzverhalten (z.B. Brand- und Anlagenschutz) Historienspeicher für 300 Datensätze/Kanal
