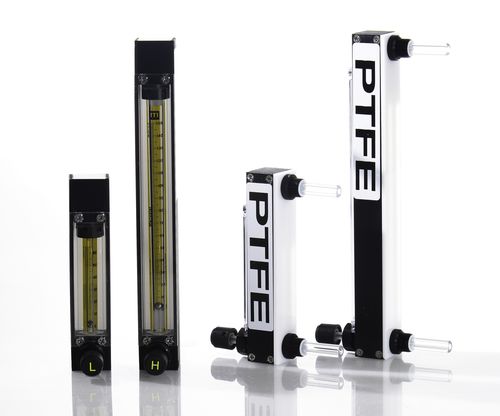

Gas-Flowmeter H4040 series

Sie werden für Durchflussmessungen im Labor, für Prozessströme in Pilotanlagen, für die Dosierung von Trägergasen in der Chromatographie, für die Anzeige und Kontrolle von Gasen in Fertigungsprozessen und für die Anzeige von Durchflussraten in Pump- oder Durchflusssystemen verwendet. Diese aus dickwandigem, stoßfestem Borosilikatglas gefertigten Durchflussmesser können bei Betriebsdrücken bis zu 200 p.s.i.g. und maximalen Temperaturen von 121ºC (250ºF) eingesetzt werden. Sie verfügen über Schmelzkeramikskalen mit einer Genauigkeit von ±2% des Skalenendwertes. Die Reproduzierbarkeit beträgt 0,25 %. Die gleichmäßig verjüngten Bohrungen haben interne Rippenführungen zur Stabilisierung der Schwimmer aus Glas, Edelstahl oder Karbollegierung. Die Durchflussmessung erfolgt durch Ablesen der Mitte des Schwebekörpers auf der Universalskala. Die Zahl auf der Skala entspricht einer Durchflussmenge für die jeweilige Flüssigkeit oder das Gas auf einer mitgelieferten Kalibrierungstabelle. Die Durchflussmessgeräte sind in vier Ausführungen erhältlich. 65 mm Skala, Größen 1-6 und 150 mm Skala, Größen 1-5. Millimeterskalen geben die Höhe an, bis zu der der Schwebekörper innerhalb des Durchflussmessers ansteigt, und werden durch die Verwendung entsprechender Kalibrierungsdatenblätter oder -kurven mit spezifischen Durchflussraten korreliert. Skalen dieser Art ermöglichen die Verwendung eines bestimmten Durchflussmessers für eine große Anzahl verschiedener Flüssigkeiten bei unterschiedlichen Druck- und Temperaturbedingungen. Die Durchflussmesser sind in einem schwarz eloxierten Aluminiumrahmen untergebracht, der mit einer exklusiven Rohrverriegelung ausgestattet ist, die ein Verdrehen während der Verriegelung verhindert. Einmal in Position gebracht, kann sich das Messgerät auch unter Druck oder Vakuum nicht mehr verschieben. Ein spezielles Vergrößerungsfenster, das sich über die gesamte Länge der Skala erstreckt, erleichtert das Ablesen der Durchflussmessungen. Die Schlauchanschlüsse sind an der Rückseite angebracht, damit sie bei Verwendung als Tischstativ an einem Instrument befestigt werden können.
