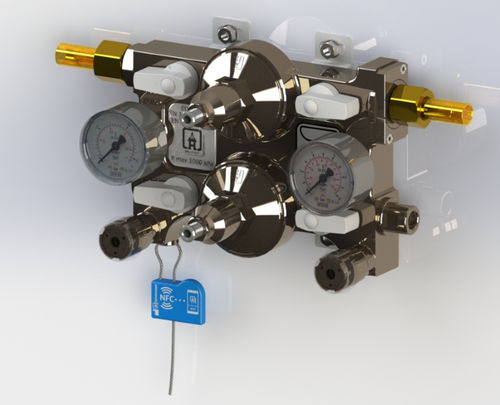

Gasdruckregler HG08 Series

Zwei-Stufen

Die Einheit der 2. Stufe besteht aus chemisch vernickeltem Gussmessing CW614N.Das Reglergehäuse verfügt über zwei Dekompressionsleitungen mit zwei EURO-Reglern, die als Bypass über vier Kugelventile angeschlossen sind, zwei am Eingang und zwei am Ausgang.Das Gerät ist mit einem Manometer ausgestattet, das den Druck vor dem Druckminderer anzeigt, und einem weiteren Manometer für den Betriebsdruck. Für die Zubehörinstallation ist ein F-Gewinde G1/4" R vorhanden.Alle Ventilsitze und Manometer sind mit Rückschlagventilen ausgestattet, die bei Wartungsarbeiten ein Austreten von Gas zu verhindern.Die Eingangs- und Ausgangsanschlüsse erfolgen über ein Anschweißrohr mit 12 mm Ø. Darüber hinaus verfügt die Einheit über einen Block, der physisch getrennt werden kann. N.Ein Reglergehäuse aus chemisch vernickeltem Gussmessing CW614N. N.Ein Anschweiß-Eingangsanschluss mit 16 mm Ø. N.Ein Anschweiß-Ausgangsanschluss mit 16 mm Ø. N.Ein Eingangsfilter aus Sinterbronze. N.Zwei Absperrventile vor jedem Regler mit Rückschlagventilen. N.Zwei Absperrventile nach jedem Regler mit Rückschlagventilen. N.Eine gasspezifische Notsteckdose. N.Ein physisch trennbarer Block. N.Ein Manometer mit 0–16 bar zur Anzeige des Systemdrucks, Klasse 2.5. N.Ein Manometer mit 0–16 bar zur Messung des Ausgangsdrucks, Klasse 2.5. HINWEISEin Bundende mit F-Gewinde G1/4" R für die Installation des Druckwandlers. Edelstahlfedern. VITON- oder NBR-Membran. VULKOLLAN-Sitzring für Regler. EN ISO 10524-2 | EN ISO 7396-1 | NF S 90-116 | EN ISO 15001
