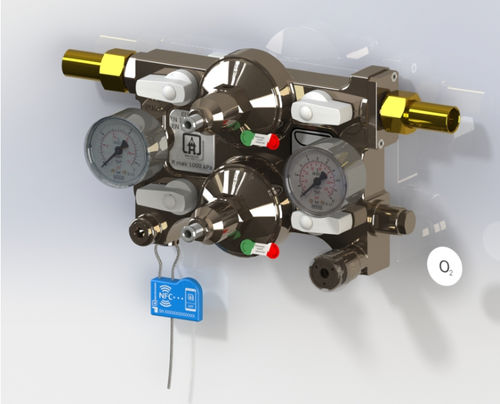

Die Einheit der 2. Stufe besteht aus chemisch vernickeltem Gussmessing.Das Reglergehäuse verfügt über zwei Dekompressionsleitungen mit zwei EURO/A-Reglern, die als Bypass über vier Kugelventile angeschlossen sind, zwei am Eingang und zwei am Ausgang. Ein manometer messen den Druck vor den Reglern. Ein weiteres Manometer mit elektrischen Kontakten misst den Ausgangsdruck.Alle Ventilsitze und Manometer sind mit Rückschlagventilen ausgestattet, die bei Wartungsarbeiten ein Austreten von Gas zu verhindern.Die Eingangs- und Ausgangsanschlüsse erfolgen über ein Anschweißrohr mit 16 mm Ø. Darüber hinaus verfügt die Einheit über einen Block, der physisch getrennt werden kann.
N.Ein Reglergehäuse aus chemisch vernickeltem Gussmessing CW614N.
N.Ein Anschweiß-Eingangsanschluss mit 16 mm Ø.
N.Ein Anschweiß-Ausgangsanschluss mit 16 mm Ø.
N.Ein Eingangsfilter aus Sinterbronze.
N.Zwei Absperrventile vor jedem Regler mit Rückschlagventilen.
N.Zwei Absperrventile nach jedem Regler mit Rückschlagventilen.
N.Eine gasspezifische Notsteckdose.
N.Ein physisch trennbarer Block.
N.Ein Manometer mit 0–16 bar zur Anzeige des Systemdrucks, Klasse 2.5.
N.Ein Manometer mit Kontakten zur Messung des Ausgangsdrucks, 0–16 bar, mit 3,8 bar und 5,6 bar Grenzwert, Klasse 2.5.
Edelstahlfedern.
VITON- oder NBR-Membran.
VULKOLLAN-Sitzring für Regler.
EN ISO 10524-2 | EN ISO 7396-1 | NF S 90-116 | UNI 9507 | EN ISO 15001 | EN ISO 18082
