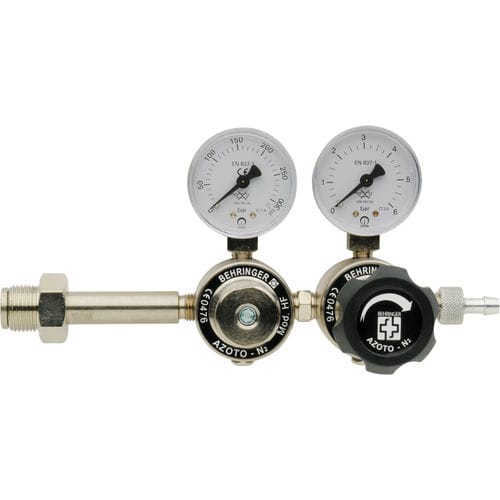

Druckregler für medizinische Gase HF/200

medizinischZwei-Stufeneingebaut

Der zweistufige Flaschendruckregler eignet sich für die Verwendung mit medizinischen Gasen. Er ist mit zwei Manometern zur Anzeige des Flaschendrucks und des Betriebsdrucks ausgestattet.Das Gerät besteht aus zwei HF-Druckminderern mit einem Gehäuse aus chemisch vernickeltem Messing CW614N mit integrierten Überdruckventilen: das erste Ventil reduziert den Flaschendruck auf einen feststehenden Druck von 12 bar, das zweite kann vom Bediener auf einen Ausgangsdruck zwischen 0,2 und 2 bar eingestellt werden.Das zweistufige System dient zur optimalen Stabilisierung des Ausgangsdrucks am Regler und sollte bei Betriebsdrücken unter 2 bar verwendet werden, wenn eine stabile und präzise Dosierung erforderlich ist.Der maximale Eingangsdruck beträgt 200 bar, der Ausgangsdruck kann bis maximal 2 bar eingestellt werden.Die Ausführung des Eingangsanschlusses richtet sich nach dem Gastyp (siehe Tabelle), der Ausgangsanschluss ist mit einem M-Gewinde G1/4" R ausgestattet.Der maximale Durchfluss bei 2 bar Ausgangsdruck beträgt 2,4 Nm³/h bzw. 40 Nl/min. N.Ein HF-Hochdruckregler mit chemisch vernickeltem Messinggehäuse CW614N und einstellbarer Kalibrierung. N.Ein HF-Niederdruckregler mit chemisch vernickeltem Messinggehäuse CW614N und einstellbarer Kalibrierung. ABS-Einstellknopf. Ein gasspezifischer Eingang. N.Ein Ausgang mit M-Gewinde G1/4" R. N.Ein in den Druckregler integriertes, vorkalibriertes Überdruckventil mit Ablasskanal, G1/4" M R. N.Ein Hochdruckmanometer entsprechend dem verwendeten Gas, Klasse 2.5. N.Ein Niederdruckmanometer entsprechend dem verwendeten Gas, Klasse 2.5. N.Ein Eingangsfilter aus Sinterbronze mit einer Filtereinheit > 100 mm und Edelstahlfedern.
