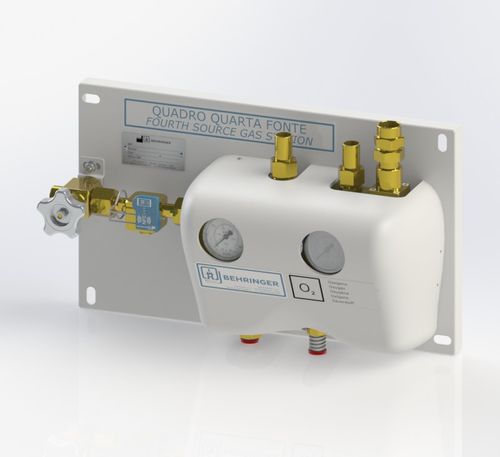

Wandmontierte Verteilereinheit für Medizingase ECO/4 EVO

Zweistufiges Verteilermodul für medizinische Gase, bestehend aus einem Hochdruckregler, Modell 451, und einem Niederdruckregler, Modell 451, beide aus Messing CW614N.Neben den beiden Reglern verfügt das Modul zudem über ein Hochdruckmanometer, ein Hochdruck-Absperrventil, zwei in die Druckregler integrierte Überdruckventile, die über einen Anschweiß-Rohranschluss mit 16 mm Ø angeschlossen werden können, sowie ein Niederdruck-Absperrventil für Wartungszwecke.Ein Niederdruckmanometer am Ausgang misst den Leitungsdruck.Der Eingangsanschluss wird auf das jeweilige Gas abgestimmt. Der Ausgang ist mit einem Anschweiß-Rohranschluss mit 22 mm Ø versehen.Der maximale Stickstoffdurchfluss liegt bei 7,5 bar. Der Ausgangsdruck beträgt 70 Nm³/h bzw. 1166 Nl/min.Das Hochdruckmanometer des Druckreglers besitzt elektrische Kontakte, ist mit einem Alarmschwellwert von 100 bar (30 für NO2 und CO2) vorkalibriert und kann zur Signalisierung eines leeren Verteilers an eine Alarmeinheit angeschlossen werden.Das Verteilermodul ist durch PLEXIGLAS vor Witterungseinflüssen geschützt.Zur einfachen Wandmontage sind alle Komponenten auf einer pulverbeschichteten Metallplatte installiert. N.Ein Hochdruckregler, Modell 451, aus Messing CW614N und eine Druckeinstellschraube aus Edelstahl. N.Ein Niederdruckregler, Modell 451, aus Messing CW614N und eine Druckeinstellschraube aus Edelstahl. N.Zwei in die Druckregler integrierte Überdruckventile aus Messing CW614N. N.Ein gasspezifischer Eingang. N.Ein Ausgang mit einem Anschweiß-Rohranschluss mit 22 mm Ø. N.Ein Hochdruck-Absperrventil aus Messing CW614N. N.Ein Niederdruck-Absperrventil für Wartungszwecke. N.Ein Rückschlagventil aus Messing CW614N.
