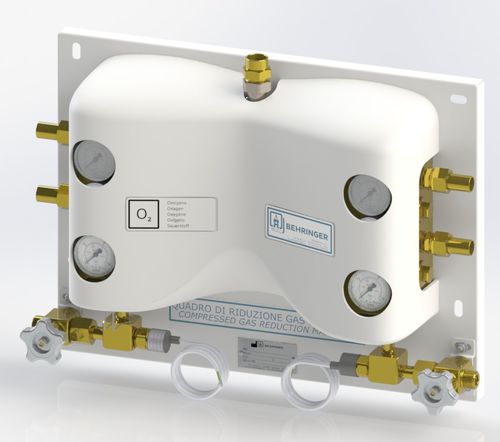

Kompakte Verteilereinheit für Medizingase ECO/7 EVO

automatisch

Verteilermodul mit mittlerer/hoher Durchflussrate für medizinische Gase, erhältlich sowohl mit automatischer Austausch- und manueller Rücksetzfunktion als auch vollautomatisch. Beide Ausführungen sind mit Druckumwandler oder Druckschalter erhältlich. Besteht aus einem zweistufigen Druckminderer und garantiert eine kontinuierliche Versorgung mit hoher Druckstabilität. Der Ausgangsanschluss ist für geschweißte Rohre mit einem Durchmesser von 22 mm vorgesehen. Seine maximale Durchflussrate für Stickstoff bei 9 bar Ausgangsdruck beträgt 90 Nm³/h, 1500Nl/min. Der Verteiler weist außerdem eine Stahlplatte sowie einen leichten und einfach zu befestigenden Deckel aus weißem Polycarbonat auf. 2 Hochdruckminderer 451 aus Messing CW614N und Druckregelung mit Gewindestift aus Edelstahl. 2 Niederdruckminderer 451 aus Messing CW614N und Druckregelung mit Gewindestift aus Edelstahl. 4 Überdruckventile, integriert in Druckminderern aus Messing CW614. 2 unterschiedliche Eingänge je nach verwendetem Gas. 1 Ausgang mit Anschlussstück für geschweißtes Rohr mit Ø 22 mm. 2 Hochdruck-Absperrventile aus Messing CW614N. 2 Niederdruck-Absperrventile für die Wartung. 2 Rückschlagventile aus Messing CW614N. 2 Hochdruck-Kontaktmanometer, Skala 0-315 bar, Klasse 2.5. 2 Niederdruckmanometer, Skala 0-16 bar, Klasse 2.5. 2 Filter aus Sinterbronze (Filtrationsgrad < 100 μm) am Eingang. 2 Druckumwandler oder 2 Druckschalter je nach Modell. Membran aus EPDM. Sitzdichtung aus NYLON für O2, aus TEFLON für andere Gase. O-Ring aus EPDM. NYLON-Dichtungen. Deckel aus Polycarbonat. Befestigungsplatte aus pulverbeschichtetem Metall. EN ISO 10524-2 | EN ISO 7396-1 | EN ISO 15001
