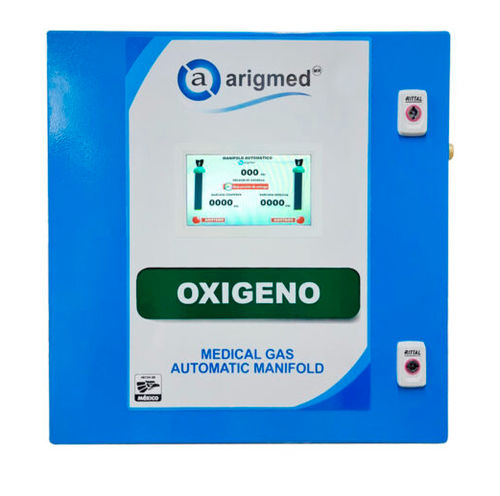

Automatischer Medizinisches Gasversorgungssystem

Steuerungssystem: - Elektronische Hochgeschwindigkeitsplatine mit 7"-Farb-LCD-Display, Touchscreen-Steuerung. - 110-220 Vac normal offenes elektrisches Ventil. - Rückschlagventile - 4-20Map Hoch- und Niederdrucktransducer Grafiken: - Hoch- und Niederdruck Anzeige der Messwerte für Primär- und Sekundärentwässerungszylinder in Echtzeit. - Hoch- und Niederdruck Anzeige der Messwerte für den Enddruck des Verteilers in Echtzeit. - Druckeinheiten. - Alarm-Signale. Signale (Alarme): - Alarm bei niedrigem Förderdruck. - Alarm bei leerem Hauptflaschenkopf. - Alarm "Reserveflaschenkopf in Betrieb". - Alarm bei hohem Druck (über 20% des Nenndrucks). - Leckagealarm (25 % Druckabfall im Reservekopf oder im Reservekopf der Flasche festgestellt). Mindestdruck der Deward-Flaschen: - 230 PSI Bypass-System: - 2 Niederdruck-Enddruckregler mit manuellen Absperrventilen aus Edelstahl (ein Regler in Betrieb und der andere in Reserve). Überdruck- und Entlüftungsventilsystem: - Zusammengeschaltetes Kreislaufschutzsystem mit Überdruckventilen, die zur Außenseite des Schrankverteilers geführt werden. Meldesystem: - 5 Alarmrelais (potenzialfreie Kontakte), die an eine Fernalarmzentrale angeschlossen sind, sowie die Integration eines Fernüberwachungs- und -verwaltungssystems BMS (Building Management System) in einer gemeinsamen Sprache auf der Basis von Relaisschaltungen. - Zweidraht-Modbus-RTU-RS485-Kommunikation im Slave-Modus zur Überwachung von Drücken in PSI-Einheiten und Alarmzuständen von einem BMS (Building Management System), SCADA (Supervisory Control and Data Acquisition)-System oder einem Control and Data Acquisition)-System oder einem als Master-Panel konfigurierten Gerät. - Haupt Cilynder Header Verwendung Auswahltaste.
